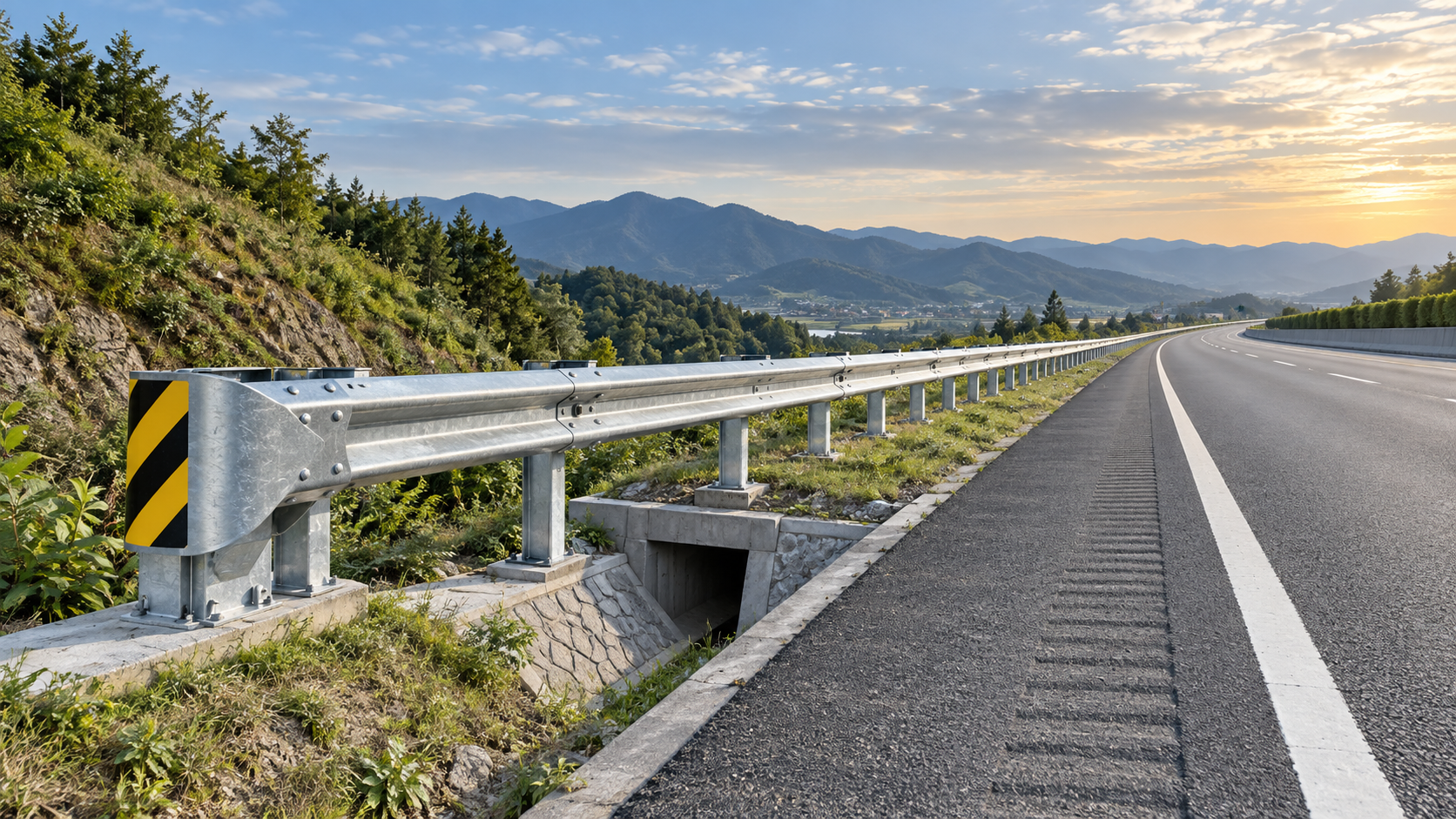

Слишком короткий концевой участок, расположенный слишком близко к опасному объекту или установленный вне испытанной схемы, может оставить незащищённый придорожный участок, даже если сама линия барьерного ограждения W-Beam выглядит правильно. Это часто выявляется при проверке проекта или инспекции на объекте: ограждение защищает водопропускную трубу, перелом откоса, неподвижное препятствие или подход к мосту, однако концевой участок начинается до достижения требуемой длины защиты.

Практический вывод состоит в том, что длина концевого участка должна выбираться как частьиспытанной системы барьерного ограждения и подтверждённого расчёта требуемой длины защиты. Её не следует выбирать только потому, что более короткий концевой участок помещается в имеющемся пространстве. Начните с определения опасного объекта, установления той его части, которая должна быть защищена, проверки доступного расстояния подхода и планировки, а затем выберите конфигурацию концевого участка, одобренную для предполагаемой системы барьерного ограждения W-Beam, схемы стоек, высоты балки и условий установки.

Отделяйте длину концевого участка от требуемой длины защиты

Эти два размера взаимосвязаны, но решают разные задачи. Требуемая длина защиты — это участок барьера, необходимый для предотвращения попадания транспортного средства к опасному объекту. Длина концевого участка — это расстояние, необходимое для работы концевого устройства по проектному назначению при наезде со стороны подхода.

Линия барьерного ограждения может не выполнить свою функцию безопасности двумя противоположными способами. Если требуемая длина защиты слишком мала, транспортное средство может проехать за ограждением и достичь опасного объекта. Если концевой участок укорочен или перемещён без проверки его испытанной конфигурации, концевое устройство может не поглотить энергию удара или не перенаправить транспортное средство предусмотренным образом. Чертёж, на котором показаны опасный объект, линия ограждения и конечная точка, но не указаны чётко оба размера, следует проверить до изготовления или установки.

Для каждого направления подхода определите:

• поверхность, кромку или зону опасного объекта, требующую защиты;
• ожидаемую траекторию транспортного средства относительно проезжей части и обочины;
• точку, в которой транспортное средство может обоснованно проехать за барьером;
• начало и конец требуемой зоны защиты барьером;
• модель концевого участка и его полную испытанную длину;
• детали перехода в месте соединения концевого участка со стандартной линией ограждения.

На дорогах с разделёнными направлениями, съездах, кривых и двухсторонних дорогах такую оценку может потребоваться провести более чем для одного направления движения. Концевое устройство, приемлемое для подхода с одного направления, может не защищать транспорт, движущийся с противоположного направления.

Начинайте с опасного объекта, а не с доступного пространства

Ограниченное придорожное пространство часто создаёт давление в пользу выбора самого короткого доступного концевого участка. Более надёжная последовательность заключается в том, чтобы сначала оценить опасный объект и его расположение, а затем определить, позволяет ли участок разместить соответствующее требованиям концевое устройство. Если пространства недостаточно, решением может быть удлинение ограждения, перенос концевого участка, изменение придорожной планировки, устранение или модификация опасного объекта либо применение другого одобренного устройства, соответствующего ограничениям участка.

Тип опасного объекта влияет на то, насколько консервативно следует оценивать схему размещения. Неподвижные объекты, такие как торцы мостовых парапетов, опоры знаков, не рассчитанные на разрушение при ударе, инженерные сооружения, оголовки водоотводных сооружений, подпорные стены и крупные деревья, могут создавать концентрированные риски удара. Крутые насыпи, обрывы, вода или резкая геометрия кювета могут требовать защиты более широкой зоны, поскольку траектория транспортного средства после съезда с полосы движения менее предсказуема.

Также проверьте боковое расстояние между опасным объектом и ограждением. Барьер, расположенный слишком далеко от опасного объекта, может допустить чрезмерный прогиб или перемещение транспортного средства до того, как опасный объект будет пройден. Барьер, расположенный слишком близко, может создать трудности при установке, не позволить обеспечить надлежащее заглубление стоек или не оставить достаточной зоны восстановления. Выбор концевого участка не может исправить недостаточное соотношение между барьером и опасным объектом.

Условия, влияющие на выбор длины концевого участка

Скорость подхода и интенсивность движения

Более высокие эксплуатационные скорости обычно требуют большего внимания к характеристикам концевого участка, доступному расстоянию выбега и последствиям лобового удара по торцу. Интенсивность движения, состав транспортных средств, трассировка дороги и вероятность съезда транспортных средств с проезжей части влияют на оценку риска. Выбранный концевой участок должен соответствовать применимым требованиям проекта и утверждённому уровню испытаний или критериям эффективности для данной дороги.

Не следует предполагать, что концевой участок, успешно применённый на подъездной дороге с низкой скоростью, можно без изменений перенести на основную дорогу с более высокой скоростью. Его пригодность зависит от всей утверждённой системы, а не только от видимой формы балки.

Трассировка дороги и ориентация концевого участка

Горизонтальные кривые, сужающиеся обочины, перекрёстки, въезды и переходы полос могут изменять вероятный угол удара. Концевой участок, расположенный на внешней стороне кривой, может подвергаться иным траекториям съезда, чем участок на прямом отрезке. Линия балки должна соответствовать утверждённой геометрии выбранного концевого устройства. Корректировки на месте, выполненные для обхода водоотвода, ограждения или указателя инженерных коммуникаций, могут непреднамеренно изменить отвод, высоту балки, шаг стоек или выравнивание анкеровки.

Если допускается схема с отводом, величина отвода должна оставаться в пределах, установленных конструкцией концевого участка и критериями проекта. Отвод не становится автоматически безопаснее только потому, что он удаляет концевой участок дальше от движения; чрезмерный или неутверждённый отвод может повлиять на поведение при ударе и создать нежелательный угол подхода.

Условия насыпи и грунта

Грунт вокруг концевого участка является частью установки, а не второстепенной деталью благоустройства. Откосы, бордюры, кюветы, слабые обочины, эрозия, водоотводные выпуски и неровная планировка могут изменить условия подхода транспортного средства и ухудшить опору стоек. Проверьте, расположен ли концевой участок в зоне восстановления и достаточно ли устойчива придорожная поверхность для сохранения предусмотренной геометрии.

Особое внимание требуется к основаниям стоек в местах, где дренаж вызывает насыщение грунта, где насыпь недостаточно уплотнена или где скальные породы препятствуют требуемому заглублению. Замену длины стойки, уменьшение заглубления или подрезку стоек вокруг подземных препятствий не следует считать обычным исправлением на объекте. Такие изменения могут изменить реакцию системы и требуют подтверждения проектом.

Проверьте испытанную конфигурацию концевого участка

Концевые участки барьерного ограждения W-Beam являются сборными системами. Их работа зависит от взаимодействия секций балки, концевой арматуры, стоек, грунтовой опоры, высоты балки, распорных блоков или энергопоглощающих компонентов, расположения болтов, деталей анкеровки и шагов. Длина концевого участка, указанная в каталоге поставщика, имеет значение только при сохранении связанных с ней компонентов и геометрии установки.

Контроль качества должен включать сравнение монтажных чертежей, спецификации материалов, инструкций производителя концевого участка и применимых требований дорожных органов до начала работ. Во время инспекции проверяйте установленную систему, а не только измеряйте общую длину балки. Концевой участок может иметь правильную общую длину, но всё же не соответствовать требованиям из-за неправильного расположения критической стойки, отличающейся схемы болтов, установки балки на неправильной высоте или отсутствия требуемого энергопоглощающего компонента.

Практическая последовательность проверки перед выпуском на объект

1. Отметьте границы опасного объекта. Определите зону, которая не должна быть доступна для отклонившегося транспортного средства, включая переднюю поверхность или ведущую кромку, наиболее подверженную воздействию движения.
2. Определите участок защиты. Установите требуемую длину защиты исходя из геометрии дороги, направления подхода, смещения и предполагаемой траектории съезда в соответствии с применяемым в проекте методом расчёта.
3. Выберите тип концевого устройства. Выберите концевой участок, подходящий для дорожных условий и совместимый с указанной системой W-beam.
4. Зарезервируйте полный монтажный габарит. Включите длину концевого участка, расположение стоек, зону планировки, доступ для установки и любое необходимое свободное пространство вокруг устройства.
5. Проверьте переход. Подтвердите непрерывность балки, высоту, ориентацию стыков, изменения шага стоек и детали соединения между концевым участком и стандартной линией ограждения.
6. Заранее рассмотрите конфликты на объекте. Водоотводные трубы, коридоры инженерных коммуникаций, скальные породы, границы покрытия, бордюры и изменения откоса должны быть урегулированы до забивки стоек или подготовки оснований.
7. Проведите инспекцию по утверждённым деталям. До приёмки зафиксируйте высоту балки, положения стоек, размеры концевого участка, крепёжные элементы, состояние цинкового покрытия и прилегающую планировку.

Детали опор могут влиять на решение по концевому участку

Если утверждённые чертежи предусматривают стойки с опорой на основание или стойки специальной конфигурации, опорный компонент должен передавать нагрузки без значительного перемещения линии барьера. U Post Base Plate может предусматриваться для систем дорожного барьерного ограждения, где проект требует вертикальной опоры и передачи нагрузки через соответствующее соединение с фундаментом. Доступные варианты C-типа, U-типа, Z-типа и H-типа следует выбирать только в соответствии с утверждённой деталью стойки и фундамента.

Шаг также важен за пределами самого концевого участка. Стандартный шаг стоек может составлять 4 метра, в то время как в критических местах согласно применимому проекту может требоваться шаг 2 метра. Горячее цинкование повышает коррозионную стойкость в открытой придорожной среде, но не компенсирует неправильный шаг, недостаточную несущую способность фундамента или изменённую схему концевого участка. Если условия объекта требуют нестандартного диаметра, толщины стенки или длины стойки, изменение должно оставаться согласованным с проектной деталью системы.

Результаты монтажа, которые должны вызвать повторную проверку

Некоторые условия на объекте требуют немедленного внимания, поскольку они могут сделать недействительным в остальном обоснованный выбор концевого участка. К ним относятся концевой участок, заканчивающийся рядом с крутым откосом, стойка, установленная в рыхлой обратной засыпке, линия балки, смещённая в сторону движения для обхода препятствия, стоячая вода вокруг стоек концевого участка или носовая часть концевого устройства, выходящая за пределы запланированной свободной зоны. Повреждения при погрузочно-разгрузочных работах, деформированные секции балки, отсутствующие колпачки и потеря покрытия в местах резки или сверления также должны быть устранены до передачи объекта.

Укороченный концевой участок никогда не следует принимать только потому, что балка всё ещё достигает опасного объекта. Аналогично, удлинение концевого участка дополнительной балкой не создаёт автоматически соответствующую требованиям схему. Основной вопрос заключается в том, остаются ли установленное концевое устройство, условия его опоры и его соединение с барьерным ограждением W-Beam согласованными с утверждённым проектом и требуемыми показателями придорожной безопасности.

Если на объекте невозможно обеспечить требуемую геометрию концевого участка, опору стоек, планировку или требуемую длину защиты, приостановите установку и получите пересмотренную утверждённую схему. Такое решение обычно вызывает меньше нарушений до окончательного сверления, восстановления цинкового покрытия или установки стоек, чем после того, как придорожный барьер будет принят в эксплуатацию.
