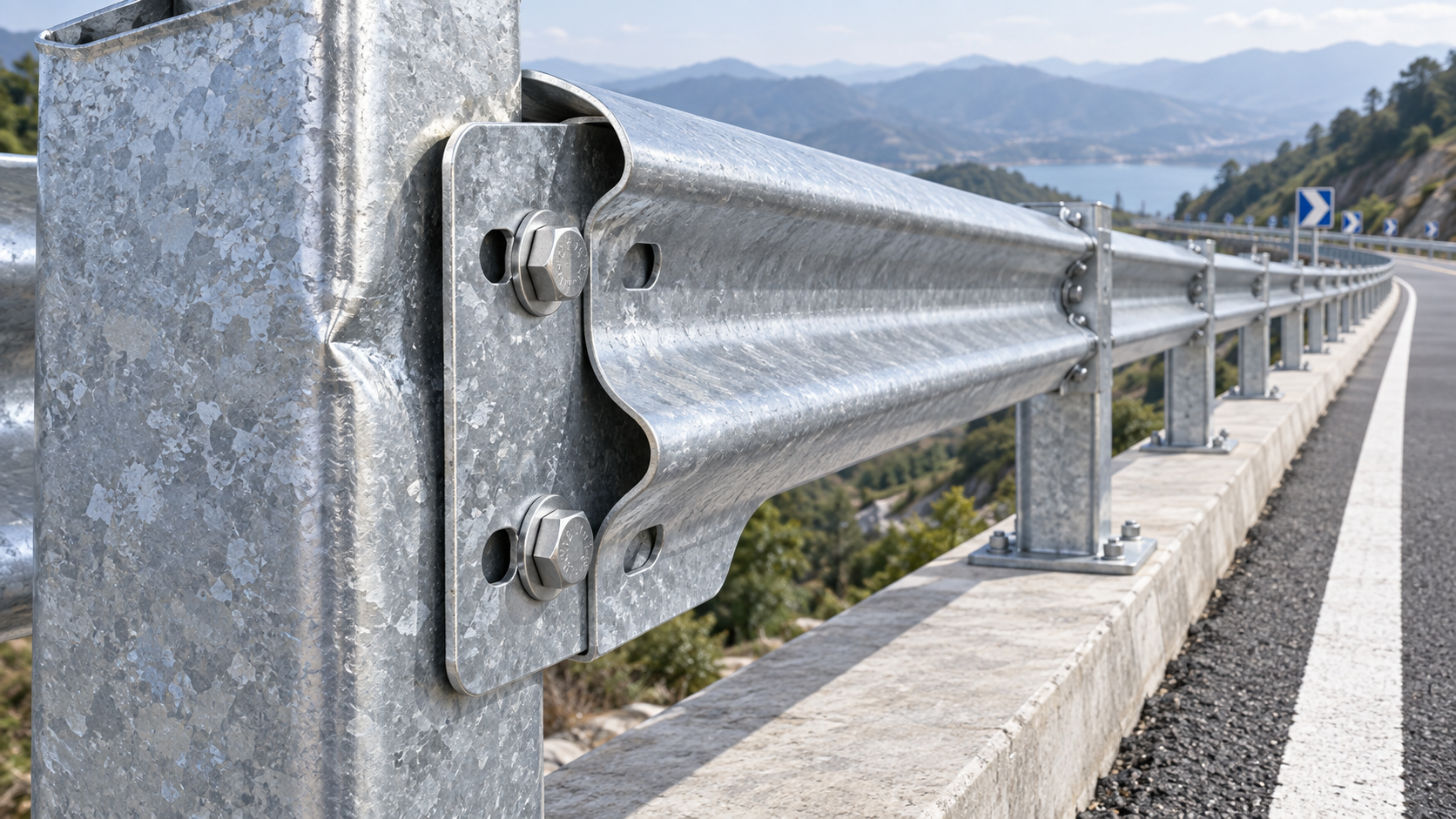

Изогнутую полку оцинкованной Z-стойки следует рассматривать как потенциальный конструктивный дефект и дефект монтажа, а не просто как след от погрузочно-разгрузочных работ. Полка участвует в формировании геометрии сечения стойки, выравнивании соединений и обеспечении сопротивления повороту под нагрузкой дорожного ограждения. Если она изогнута сверх допустимого допуска, стойка может больше не передавать усилия от балки ограждения в грунт предусмотренным образом, даже если стенка стойки выглядит неповрежденной.

Для специалистов по качеству и безопасности практический вопрос заключается не в том, требует ли браковки каждый видимый изгиб. Необходимо определить, изменяет ли деформация сопряжение деталей, снижает ли характеристики сечения, повреждает ли оцинкованное покрытие или противоречит проектному чертежу и критериям приемки. Неглубокий локальный след без трещин покрытия и без влияния на выравнивание болтов может быть допустимым. Полка, которая согнута, скручена, имеет залом возле отверстия под болт или была принудительно выправлена на объекте, требует более тщательной проверки.

Почему форма полки важна для стойки дорожного ограждения

Оцинкованная Z-стойка обеспечивает вертикальную опору конструкции дорожного ограждения и передает нагрузки от удара через стойку в основание. Ее Z-образное сечение рассчитано на работу как профилированная форма: стенка и полки совместно обеспечивают жесткость, направляют пути передачи нагрузки и поддерживают взаимное расположение балок, амортизирующих блоков и соединительных элементов.

При изгибе одной полки одновременно могут измениться несколько параметров. Наиболее очевидная проблема — снижение геометрической точности. Отверстия под болты могут больше не располагаться перпендикулярно соединяемому элементу, а балка или распорный блок могут быть выведены из предусмотренной плоскости при затяжке. Это может создать соединение, которое выглядит завершенным, но уже находится под предварительным напряжением и деформацией до воздействия транспортного удара.

Изогнутая полка также может влиять на местную жесткость. Острый залом серьезнее плавного широкого отклонения, поскольку он концентрирует деформацию на небольшом участке. Если этот участок находится рядом с отверстием, линией изгиба или переходом между полкой и стенкой, стойка имеет меньшую способность равномерно распределять напряжения. Проблема не в том, что каждая изогнутая стойка обязательно выйдет из строя в условиях эксплуатации; проблема в том, что ее исходное конструктивное поведение больше нельзя считать гарантированным.

Это особенно важно там, где система дорожного ограждения имеет ограниченные допуски на несоосность: на переходных участках, концевых участках, подходах к мостам, поворотах, краях насыпей, в местах с частыми изменениями высоты балки и в других критически важных зонах. Шаг стоек обычно корректируется в соответствии с проектными условиями. Система с более широким стандартным шагом, например 4 метра, может иметь иное распределение нагрузки, чем критический участок, где стойки установлены с шагом 2 метра. Поэтому деформированную полку следует оценивать с учетом ее места установки, а не как отдельный дефект на складе.

Первое различие: поверхностное повреждение или остаточная деформация?

При проверке следует отличать поверхностные повреждения от погрузочно-разгрузочных работ от остаточной деформации сечения. Потертости краски, легкие поверхностные следы на цинке или незначительный износ кромки могут ухудшать внешний вид, но не обязательно изменяют геометрию стойки. Полка, которая остается плоской, сохраняет угол относительно стенки и по-прежнему принимает заданное соединение без принудительной сборки, отличается от полки, подвергшейся пластическому изгибу.

Признаки более существенного дефекта включают:

• Видимый залом, перегиб, складку или резкое изменение угла полки.
• Скручивание по длине стойки, не позволяющее соединению со стороны балки плотно прилегать.
• Деформированные, удлиненные, треснувшие или смещенные отверстия под болты.
• Отслоение, растрескивание, шелушение или глубокие задиры оцинкованного покрытия вокруг изгиба.
• Полку, которую необходимо подбивать молотком, поддевать, стягивать зажимами или чрезмерно затягивать для выравнивания соединения.
• Повреждение, расположенное в месте соединения полки со стенкой, в зоне соединения, в области стыка или рядом с забиваемым концом.

Степень серьезности изгиба нельзя надежно оценить только по его видимому размеру. Небольшой на вид залом у отверстия может быть важнее более широкого изгиба на участке без отверстий. Аналогично стойка, которая кажется прямой при лежачем положении на земле, может выявить скручивание после установки балки, амортизирующего блока и болтового соединителя.

Как изогнутые полки создают проблемы при монтаже

Монтаж дорожного ограждения может скрыть дефектную стойку, если монтажная бригада компенсирует дефект в процессе сборки. Болты могут быть затянуты по наклонной полке, шайбы могут перекрывать неровную поверхность, либо балка может быть принудительно подтянута в линию. Эти действия могут сделать готовую конструкцию визуально ровной на расстоянии, при этом отдельные соединения останутся под непредусмотренным напряжением.

Принудительное сопряжение создает несколько рисков. Натяжение болтов может быть неравномерным, площадь контакта между компонентами может уменьшиться, а присоединенная балка может получить локальное смещение. При ударе транспортного средства система зависит от согласованного перемещения и передачи нагрузки между стойками, балками, блоками и анкерами. Соединение, изначально имеющее недостаточную опорную поверхность или измененный угол, может работать не так, как квалифицированная конфигурация.

Поэтому контроль качества должен включать осмотр стойки до ее включения в последовательность сборки. Простая проверка сопряжения с указанным соединителем или шаблоном часто полезнее, чем визуальная оценка сама по себе. Необходимо подтвердить, что полка обеспечивает полный и устойчивый контакт там, где это требуется; болты входят без усилия; а затяжка не выводит соединение из плоскости.

Если стойка уже установлена, проверка должна включать линию балки, ориентацию блока, посадку болтов и состояние соседних стоек. Одна деформированная стойка может сместить конструкцию настолько, что вызовет вторичную несоосность соседних компонентов.

Повреждение оцинковки — отдельный вопрос приемки

Горячее цинкование обеспечивает долговременную защиту от коррозии, но не делает изогнутую полку безопасной. При пластической деформации стали после цинкования цинковый слой может растрескаться или отслоиться, особенно вдоль острого изгиба или на кромке. Открытый участок стали может быть небольшим, однако его расположение имеет значение: поверхности полок, зоны опирания болтов и поврежденные кромки могут удерживать влагу или быть труднодоступными для осмотра после сборки.

При проверке необходимо ответить на два вопроса. Во-первых, повреждено ли покрытие сверх пределов, допускаемых спецификацией проекта? Во-вторых, произошла ли деформация до или после цинкования? Стойка, изогнутая до цинкования, может сохранять сплошное покрытие, но все равно иметь проблему с геометрией. Стойка, изогнутая после цинкования, может иметь как проблему с геометрией, так и проблему с антикоррозионной защитой.

Восстановительное покрытие может устранить отдельные локальные повреждения цинка, если это разрешено применимой спецификацией и выполняется утвержденным методом ремонта. Оно не восстанавливает геометрию сечения, не устраняет залом и не исправляет деформированные отверстия. Ремонт покрытия никогда не должен служить основанием для приемки полки с сомнительными конструктивными характеристиками.

Не следует предполагать, что выправление на объекте восстанавливает стойку

Монтажные бригады могут попытаться выправить изогнутую полку, чтобы избежать задержки. Такой подход рискован, если только применимый проект, спецификация проекта и ответственная инженерная организация прямо не допускают этого. Повторный изгиб может усилить деформацию в исходной точке повреждения, создать вторую зону деформации, изменить геометрию отверстий под болты и дополнительно растрескать оцинкованное покрытие.

Также важен метод выправления полки. Ударные инструменты могут оставить локальные вмятины и вызвать потерю покрытия. Нагрев может повлиять на защитные покрытия и вносит дополнительную неопределенность в стальное сечение. Даже если полка визуально возвращается в исходное положение, внешнее восстановление не доказывает, что она вновь соответствует требуемым размерным и конструктивным условиям.

Более обоснованный процесс заключается в изоляции стоек с видимыми повреждениями, документировании места и вида деформации, сравнении размеров с утвержденным чертежом или допусками контроля и принятии решения о приемке до монтажа. Для уже установленных стоек следует зафиксировать состояние соединения и определить, требуется ли замена до приемки участка дорожного ограждения.

Что проверять при приемке и перед монтажом

Приемочный контроль — лучшее время для выявления повреждений полок, поскольку стойку можно осмотреть без усилий соединения и без окружающих компонентов, которые могут скрыть дефект. Следует установить вероятные этапы обращения, на которых возникло повреждение: пакетирование, контакт с вилочным погрузчиком, погрузка, фиксация при транспортировке, разгрузка, складирование или подготовка к забивке. Это полезно, поскольку повторяющиеся повреждения в одном и том же месте могут указывать на проблему упаковки или подъема, а не на отдельные случаи неправильного обращения.

Проверка размеров должна быть привязана к утвержденным чертежам проекта, требованиям системы и плану контроля. Универсальный визуальный критерий не является надежной заменой, поскольку допустимое отклонение зависит от профиля стойки, толщины стали, схемы отверстий, конструкции соединения и конкретной конфигурации дорожного ограждения.

Принятие решения о приемке

Практическая схема принятия решения — определить, можно ли установить стойку в точном соответствии с проектом, с полным контактом и без корректирующего усилия. Если ответ отрицательный, стойка не должна использоваться как обычный элемент монтажа. Следующий вопрос заключается в том, ограничивается ли несоответствие повреждением покрытия или включает остаточную деформацию стали. Повреждение только покрытия может быть устранено утвержденным способом ремонта; деформация сечения может потребовать инженерного решения или замены.

Для систем дорожных ограждений компоненты должны рассматриваться в комплексе. Стойка, амортизирующий блок, балка и болтовой соединитель образуют единую конструкцию, а не набор взаимозаменяемых стальных деталей. Если проект предусматривает определенный профиль, включаяZ-стойку , при замене необходимо сохранить утвержденное сечение, расположение отверстий, состояние оцинковки и совместимость соединений.

Изогнутая полка становится проблемой безопасности, когда она изменяет способ сборки системы дорожного ограждения или ее способность воспринимать нагрузку. Рассмотрение этого на раннем этапе как вопроса размерного, конструктивного контроля и проверки покрытия дает руководителям по качеству и безопасности более четкую основу для принятия решения, чем оценка только по внешнему виду.
