Дорожное ограждение представляет собой специализированный продольный барьер, устанавливаемый вдоль дороги и предназначенный для повышения безопасности движения. Его основная задача — не допустить съезда потерявших управление транспортных средств с проезжей части и их столкновения с неподвижными препятствиями, такими как опоры мостов, столбы инженерных коммуникаций, деревья или крутые склоны.

При столкновении правильно спроектированная система ограждения предсказуемо деформируется и рассеивает кинетическую энергию, снижая тяжесть последствий аварии для находящихся в автомобиле людей и предотвращая лобовые столкновения через разделительную полосу.

Объяснение характеристик дорожных ограждений

Понимание механических и физических характеристик дорожных ограждений необходимо инженерам автомобильных дорог, руководителям проектов и специалистам по закупкам.

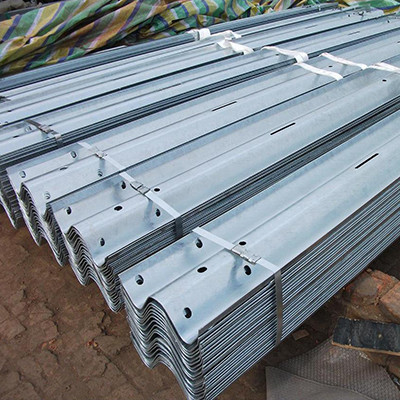

• Типы профилей: наиболее распространены профили W-Beam (двухволновые) и Thrie-Beam (трехволновые). Ограждения W-Beam широко применяются на стандартных автомобильных дорогах, тогда как ограждения Thrie-Beam отличаются более высокой жесткостью поперечного сечения и используются на участках с повышенным риском сильных ударов, горных перевалах и маршрутах с интенсивным движением тяжелых грузовиков.

• Материал и толщина: изготавливаются из высокопрочной конструкционной стали, обычно толщиной 12 калибра / 2.67 мм или 10 калибра / 3.43 мм.

• Опорные стойки: панели ограждения устанавливаются на усиленные стальные стойки (стойки C-образного, сигма- или двутаврового профиля), расположенные с заданным шагом для контроля прогиба при столкновениях.

• Концевые элементы: оснащаются специальными ударопоглощающими демпфирующими устройствами или расширенными концевыми элементами типа «рыбий хвост», предотвращающими риск проникновения рельса в автомобиль при лобовом столкновении.

• Стандарты и соответствие требованиям: системы качества строго соответствуют международным нормативам, таким как AASHTO M180 и ASTM A653/A123, а продукция проходит полномасштабные краш-тесты в соответствии с требованиями MASH (Manual for Assessing Safety Hardware) или NCHRP Report 350.

Какова стандартная длина дорожного ограждения?

В мировом дорожном строительстве стандартная длина панелей ограждения определяется унифицированными размерами шага стоек. Наиболее распространенная эффективная длина стандартной секции W-Beam составляет 12 футов 6 дюймов (3.81 метра).

При измерении панелей ограждения производители различают общую длину и эффективную монтажную длину (расстояние от центра до центра между отверстиями для крепления стоек). Также изготавливаются более длинные панели по индивидуальному заказу, например секции длиной 25 футов, что позволяет сократить количество нахлесточных соединений и ускорить монтаж на длинных прямых участках дороги.

Как изготавливается дорожное ограждение?

Производство высокоэффективных стальных дорожных ограждений представляет собой многоэтапный прецизионный процесс, направленный на максимальное повышение прочности конструкции и срока ее службы:

1. Размотка и подача: рулоны высокопрочной углеродистой стали (например, Q235B или Q355B) разматываются и подаются на автоматизированные производственные линии.

2. Холодная профилировка: плоский стальной лист проходит через ряд прецизионных роликов, которые постепенно сгибают и формируют металл в идеальное двухволновое (W-Beam) или трехволновое (Thrie-Beam) поперечное сечение без снижения конструкционной целостности стали.

3. Пробивка отверстий: автоматические гидравлические прессы пробивают монтажные продолговатые отверстия для болтов крепления стоек и соединения панелей с точно заданным шагом.

4. Резка по длине: высокоскоростные летучие ножницы разрезают сформированные профили на панели стандартной длины.

5. Обработка поверхности: необработанные стальные панели проходят химическую очистку, травление и горячее цинкование для подготовки к эксплуатации в условиях интенсивного воздействия окружающей среды.

Дорожное ограждение с горячим цинкованием: преимущества и применение

Коррозия представляет собой наибольшую угрозу для долгосрочной безопасности дорожной инфраструктуры. Горячее цинкование создает защитное цинковое покрытие, которое образует металлургическую связь со стальной основой.

• Высокая коррозионная стойкость: цинковый слой действует как жертвенный анод, защищая нижележащую сталь даже при появлении царапин на поверхности во время монтажа или незначительных столкновений.

• Продленный срок службы: дорожные ограждения с горячим цинкованием обычно обеспечивают срок эксплуатации без технического обслуживания от 20 до более 50 лет, в том числе в суровых прибрежных и влажных условиях, а также в среде с противогололедными солями.

• Экономическая эффективность: исключается необходимость частой повторной окраски или замены конструкции, что значительно снижает долгосрочные расходы на содержание автомобильных дорог.

Руководство по монтажу дорожного ограждения

Правильный монтаж на объекте так же важен, как и качество изготовления, чтобы барьер работал надлежащим образом при столкновении.

1. Обследование и разметка участка: разметьте расположение стоек в соответствии с проектной документацией и требованиями по безопасным расстояниям от инженерных коммуникаций.

2. Забивка стоек / устройство фундамента: стальные стойки забиваются непосредственно в уплотненный грунт с помощью гидравлических копров либо крепятся к бетонным основаниям на мостах и подпорных стенах.

3. Монтаж дистанционных блоков: установите стальные или композитные дистанционные блоки на стойки. Дистанционные блоки предотвращают зацепление колес автомобиля за стойки при столкновении.

4. Соединение панелей: выровняйте балки ограждения по направлению движения транспорта, чтобы предотвратить зацепление за края автомобиля, и закрепите панели с нахлестом высокопрочными соединительными болтами.

5. Установка концевых элементов и переходов: установите безопасные концевые элементы, переходные секции и световозвращающие сигнальные элементы.

Контрольный список проверки качества дорожного ограждения

До сдачи проекта службы контроля качества должны провести тщательную проверку, охватывающую как целостность материалов, так и монтаж на объекте:

• Толщина цинкового покрытия: с помощью цифрового толщиномера покрытия подтвердите соответствие стандарту AASHTO M180 (обычно $ge 550text{ g/m}^2$ или 75–80 микрон).

• Толщина стальной основы: измерьте толщину стенки панелей и стоек микрометрическими штангенциркулями.

• Глубина установки и выравнивание стоек: проверьте глубину забивки, вертикальность и допуск межцентрового расстояния между стойками.

• Болтовые соединения и затяжка: убедитесь, что все соединительные болты затянуты с заданным моментом, а направление нахлеста соответствует направлению движения транспорта.

• Выравнивание концевых элементов: убедитесь, что энергопоглощающие концевые элементы установлены в строгом соответствии с руководством производителя, прошедшим краш-тестирование.

Сколько стоит дорожное ограждение?

Цена дорожного ограждения зависит от колебаний на рынке стали, характеристик панелей и объема заказа. К основным факторам формирования стоимости относятся:

• Класс материала: панели Thrie-Beam стоят дороже в расчете на погонный фут, чем стандартные панели W-Beam, из-за большего расхода стали.

• Толщина стали (калибр): сталь толщиной 10 калибра стоит дороже стандартной стали толщиной 12 калибра.

• Толщина цинкового покрытия: усиленное цинковое покрытие или дополнительное полимерное покрытие увеличивают стоимость единицы продукции.

• Комплектная система крепежных элементов: при формировании общего бюджета проекта необходимо учитывать балки, стойки, дистанционные блоки, соединительные болты, отражающие элементы и специальные концевые элементы.

Производитель или поставщик дорожных ограждений: в чем разница?

При закупке ограждений для контрактов в сфере гражданского строительства понимание различий между поставщиками имеет ключевое значение для обеспечения качества и управления затратами:

Как выбрать производителя дорожных ограждений?

Выбор надежного производственного партнера обеспечивает прохождение дорожными защитными изделиями инспекционной проверки и их устойчивость к реальным ударным нагрузкам:

1. Проверьте международные сертификаты: убедитесь, что предприятие работает в соответствии с системой менеджмента качества ISO 9001 и выпускает продукцию, сертифицированную по требованиям AASHTO M180, EN 1317 или требованиям к краш-тестам MASH.

2. Проверьте происхождение сырья: убедитесь, что предприятие использует первичные стальные рулоны от надежных металлургических заводов с полной прослеживаемостью материалов.

3. Оцените оборудование для цинкования: собственные линии горячего цинкования обеспечивают строгий контроль однородности покрытия и качества его сцепления с основой.

4. Запросите сертификаты заводских испытаний и образцы для тестирования: перед размещением заказа на серийное производство всегда требуйте отчеты о проверке третьей стороной (например, SGS или BV) и физические образцы.
