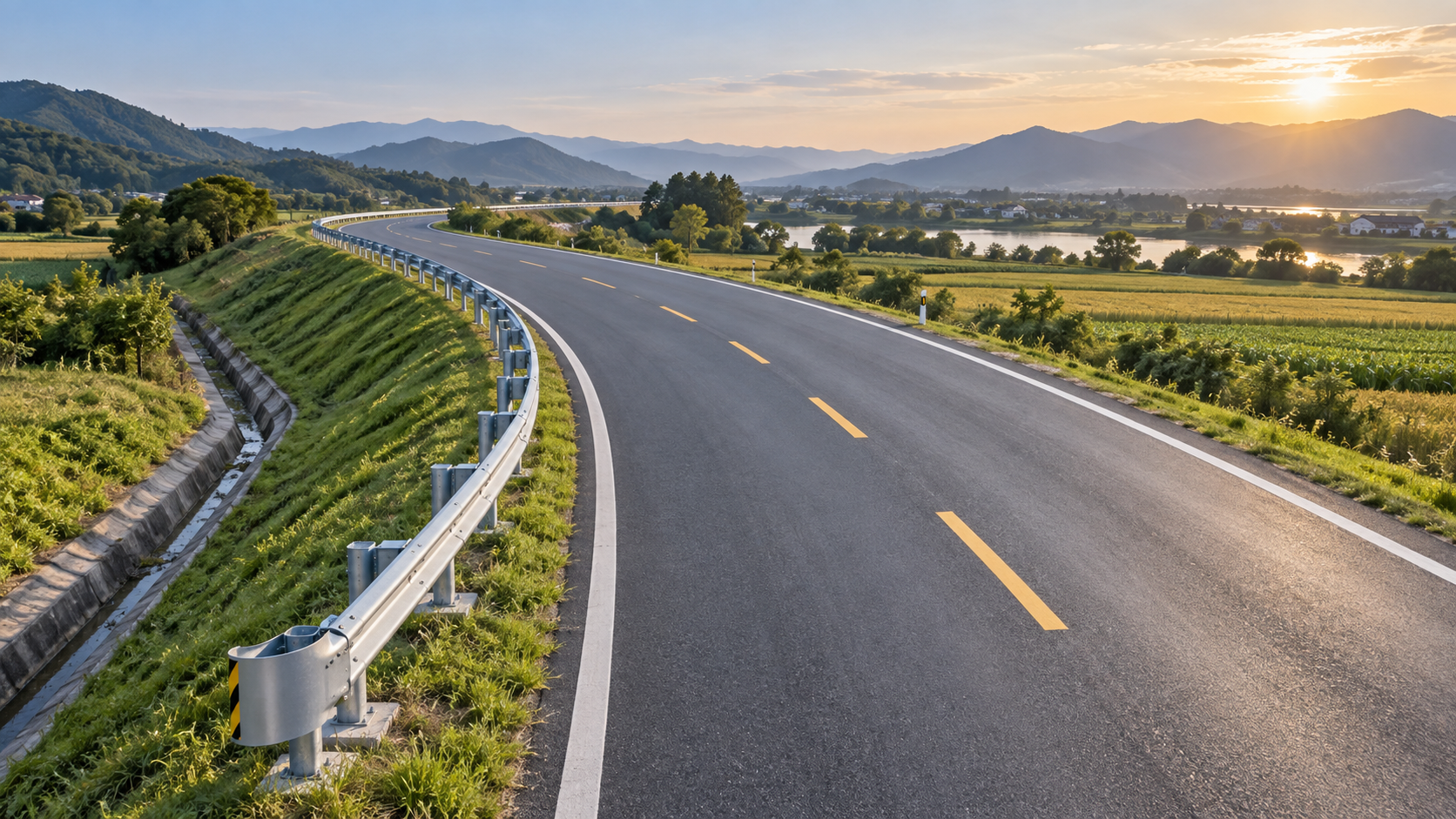

Для высокоскоростных сельских дорог систему ограждения следует выбирать, исходя из опасности: определить, что необходимо защитить, каким образом транспортное средство может съехать с проезжей части и позволяет ли имеющаяся ширина придорожной полосы ограждению деформироваться при ударе. Стандартное придорожное барьерное ограждение может быть пригодным на длинной прямой насыпи с восстанавливаемым пространством за ним, но непригодным рядом с жестким оголовком водопропускной трубы, глубоким кюветом, подходом к мосту, крутым откосом или близко расположенными деревьями.

В спецификации следует описывать требуемое поведение системы, а не ограничиваться указанием профиля балки или толщины стали. Параметры ударных характеристик, рабочая ширина, уровень удерживающей способности, конструкция концевых участков, условия основания стоек и защита от коррозии должны работать совместно. Нельзя предполагать, что балка, показавшая приемлемую удерживающую способность в одной конфигурации, будет работать так же после изменения шага стоек, грунтовой опоры, размеров дистанционных элементов, высоты балки или деталей соединений.

Начните с оценки придорожных условий

Нанесите опасности на схему с учетом их расположения и последствий. Неподвижные объекты рядом с краевой линией, водоотводные сооружения, высокие насыпи, водотоки, встречный транспорт и мостовые парапеты не требуют одинаковых решений. Измерьте расстояние от проезжей части, доступную зону восстановления, поперечный уклон, геометрию кювета и расстояние за предполагаемой линией ограждения. Эти размеры определяют, может ли транспортное средство быть безопасно перенаправлено и достаточно ли места для деформации ограждения.

Ограждение, как правило, обосновано там, где устранение, перенос или изменение опасного объекта непрактично и сама опасность остается более серьезной, чем ограждение. Это сравнение важно на сельских маршрутах, поскольку придорожные условия могут резко меняться на коротких расстояниях: широкая свободная зона может переходить в водопропускную трубу, затем в стесненный подход к мосту, а затем в скальную выемку. Рассмотрение всего маршрута как единого однородного участка часто приводит либо к ненужной протяженности ограждения, либо к недостаточной защите критически важных мест.

Особое внимание следует уделять боковым откосам. Транспортное средство, приближающееся со стороны откоса, может столкнуться с ограждением под углом или на высоте, отличающихся от условий, предполагаемых для ровной обочины. Линия стоек, установленная на неустойчивой насыпи, возле бровки кювета или на краю крутого откоса, может не обеспечить сопротивление основания, ожидаемое для системы. Решением не обязательно является более тяжелая балка; может потребоваться перенос ограждения, пересмотр конструкции основания, другой тип барьера или спроектированный переходный участок.

Соотнесите удерживающую способность с вероятным типом транспортного средства и условиями удара

Скорость движения сама по себе не определяет требуемый уровень удерживающей способности. Учитывайте состав транспортного потока, долю тяжелых транспортных средств, кривые, уклоны, точки доступа, поведение в мокрую погоду и вероятную траекторию съезда. Грузовой транспорт на спускающемся сельском участке может создавать иные риски удара, чем тот же номинальный объем движения на ровной местной дороге. И наоборот, система, выбранная исключительно для экстремальной удерживающей способности, может оказаться излишне жесткой в местах, где определяющим фактором становится риск для пассажиров при жестком ударе.

Используйте применимый проектный стандарт и принятые критерии краш-испытаний для установления требуемого класса характеристик. Подтвердите, что предлагаемая конфигурация соответствует испытанной или одобренной конфигурации, включая тип балки, сечение стоек, шаг, дистанционные элементы, ориентацию стыков, болты, концевой участок и переходный участок. Утверждение о том, что отдельные компоненты соответствуют стандарту на материалы, не доказывает, что собранная система соответствует требуемым ударным характеристикам.

Для каждого участка ограждения задайте два взаимосвязанных вопроса:

• Сможет ли система удержать и перенаправить тип транспортного средства с тяжестью удара, ожидаемыми в данном месте?
• После деформации останутся ли балка, транспортное средство или отделившиеся компоненты вне зоны опасности за ограждением?

Второй вопрос часто упускается. Гибкое стальное барьерное ограждение может снизить тяжесть удара за счет деформации, однако ему требуется достаточный зазор. Если непосредственно за балкой находятся поверхность моста, опора, скальная стенка или обрыв, может потребоваться ограждение с меньшей рабочей шириной или иной конструктивный подход. Не решайте эту проблему произвольным перемещением балки ближе к опасному объекту; это может препятствовать монтажу, водоотводу, доступу для обслуживания и работе системы.

Выбирайте тип ограждения с учетом всей сборки

Системы с W-образной балкой и аналогичные гофрированные стальные балочные системы широко применяются там, где уместно полужесткое придорожное ограждение. Их характеристики зависят от взаимосвязи между балкой, стойками, дистанционными элементами, грунтом и крепежом. Системы из стоек и балок могут быть эффективны на протяженных сельских участках, однако каждое изменение трассировки, шага, состояния грунта или высоты балки должно оставаться в пределах утвержденной проектной области.

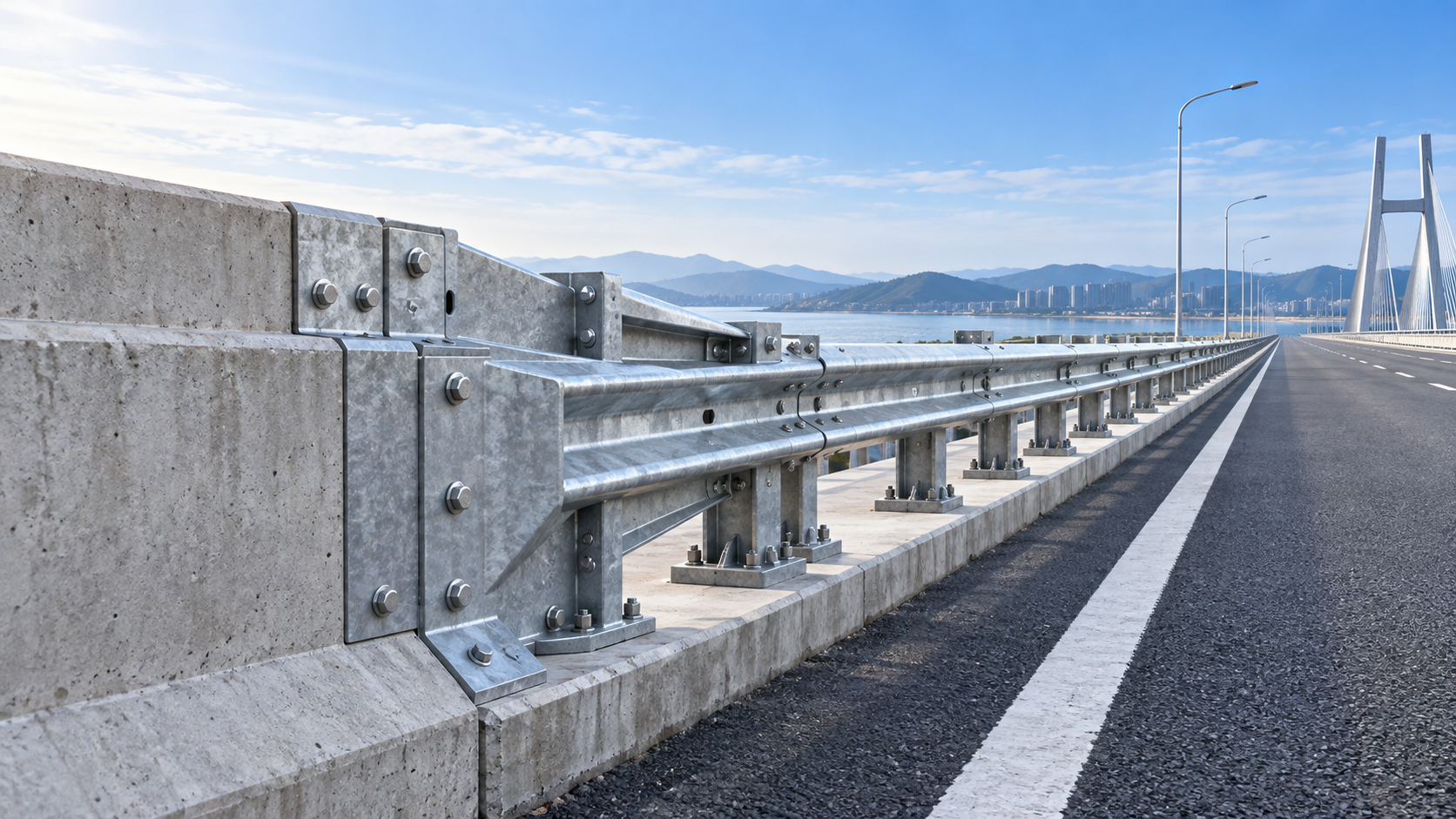

Бетонные барьеры имеют ограниченную деформацию и могут подходить для стесненных мест, однако их применение требует тщательного учета водоотвода, основания, переходных участков, динамики удара и конструкции концевых участков. Тросовые барьеры могут быть эффективны в подходящих условиях на разделительной полосе или обочине при наличии достаточного пространства для деформации, но не являются взаимозаменяемыми с балочным ограждением рядом с близким неподвижным препятствием. Гибридные решения требуют особого контроля на переходах, поскольку изменение жесткости может создать уязвимую точку, если компоненты комбинируются без совместимой, проверенной деталировки.

Стойки, шаг и грунтовая опора являются конструктивными параметрами

Стойки — это не просто опоры для балки. Они передают ударные нагрузки в грунт, определяют эффективную высоту балки при ударе и влияют на деформацию системы. Изменение профиля или шага стоек может изменить путь передачи усилий, даже если балка остается неизменной. Поэтому стойки C-, U-, Z- и H-образного сечения следует оценивать относительно утвержденного проекта ограждения, условий грунта и метода монтажа, а не выбирать только по форме сечения.

Шаг часто изменяется в местах с повышенными требованиями. Схема с шагом стоек четыре метра на обычном участке может требовать шага два метра в выявленных критических точках, если конструкция системы допускает такое расположение. К таким местам могут относиться переходные участки, стесненные зоны или участки, требующие большей жесткости. Уменьшение шага без подтверждения совместимости балки, дистанционных элементов, соединителей и основания является распространенным источником недокументированных изменений на площадке.

Если проект предусматривает Z-стойку , проверьте ее размеры сечения, длину, марку стали, если она указана, схему отверстий, состояние оцинкования и глубину установки по выпущенным чертежам. Ее функция заключается в обеспечении вертикальной опоры и распределении нагрузки в основание; недостаточное заглубление, несовпадение пазов или поврежденное покрытие могут нарушить работоспособность сборки, даже если сама стойка выглядит прочной.

Указывайте долговечность как требование к системе

На сельских дорогах стальные конструкции могут подвергаться воздействию стоячей воды, соли от зимней обработки, сельскохозяйственных химикатов, морского воздуха и многократного накопления мусора вокруг стоек. Горячее цинкование обычно применяется для долговременной защиты от коррозии, однако требование к покрытию должно распространяться на балки, стойки, болты, гайки, шайбы, дистанционные элементы и другие стальные компоненты по мере необходимости. Смешанные системы покрытий требуют совместимых процедур ремонта после сверления, резки, повреждений при обращении или изменений на объекте.

Проверяйте детали изготовления, влияющие на монтаж на объекте. Положения отверстий должны соответствовать утвержденной схеме балок и соединителей. Изогнутые или деформированные стойки могут усложнить выравнивание и привести к вынужденным соединениям. Заусенцы вокруг просверленных отверстий, неполное покрытие или поврежденная резьба могут задержать монтаж и способствовать несанкционированной замене компонентов. Для нестандартных длин или профилей подтвердите размеры и допуски до производства, особенно если водоотводные сооружения, скальные породы, подземные коммуникации или необычные уклоны ограничивают забивку стоек.

Устраните монтажные ограничения до оформления заказа

Выпустите согласованную схему с указанием начальных и конечных участков, переходов, нахлестов балок, кривых, расположения стоек, стыков и отступов от краев покрытия. Данные геодезической съемки должны указывать водопропускные трубы, коммуникации, слои дорожной одежды, водоотводные каналы и зоны, где невозможно обеспечить стандартную глубину забивки. Номинально соответствующее требованиям ограждение может не сработать как проектное решение, когда бригады сталкиваются со скалой или существующим бетоном и заменяют забиваемые стойки неутвержденными опорными плитами или мелкозаглубленными основаниями.

Качество монтажа лучше всего контролировать с помощью измеряемых приемочных показателей: планового и высотного положения, высоты балки, вертикальности стоек, заглубления, ориентации и затяжки болтов, направления стыков, размещения дистанционных элементов, ремонта покрытий и геометрии концевых участков. Ведите прослеживаемую документацию по партиям материалов и всем утвержденным отклонениям от проекта. Критически важна согласованность с оцененной системой, а не только визуальная однородность.

При оценке стоимости жизненного цикла следует сравнивать ожидаемые затраты на инспекцию, доступ для ремонта, замену поврежденных модулей, долговечность покрытий и доступность совместимых компонентов. Наименьшая первоначальная масса стали может стать более дорогостоящим вариантом, если незначительное столкновение требует масштабной замены, запасные части не соответствуют установленной конфигурации или коррозия достигает скрытых соединений. Четко определенная система дорожных защитных ограждений сохраняет заданные характеристики только тогда, когда заменяемые балки, стойки, концевые участки и крепеж остаются совместимыми с первоначальной сборкой.

Перед выпуском согласуйте окончательные чертежи, документацию по характеристикам, спецификацию материалов, требования к защите от коррозии и ограничения площадки как единый пакет. Такой анализ выявляет наиболее существенные пробелы: подходящую балку с недостаточным зазором, правильную стойку с неподходящей грунтовой опорой или утвержденный участок ограждения, завершенный несовместимым концевым элементом.
