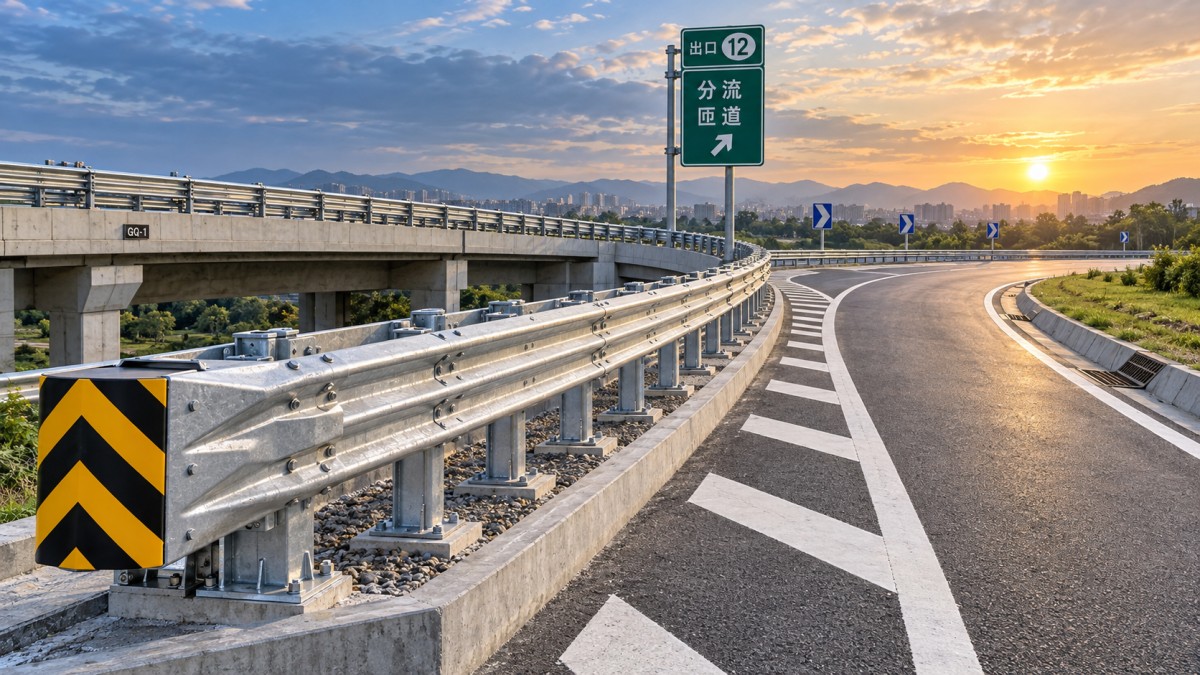

Объяснение концевых участков дорожных ограждений: выбор конструкций с учетом рисков придорожных столкновений

Выбор концевого участка дорожного ограждения — это не завершающая деталь проектирования придорожного барьера. Это решение, определяющее характеристики при столкновении. Ограждение может эффективно работать по всей длине, однако его концевой участок способен стать наиболее уязвимой частью системы, если были неверно оценены угол подхода, доступная зона выбега, направление движения или геометрия участка.

Для технических экспертов практический вопрос редко звучит как «Какой концевой участок лучше?». Обычно он формулируется так: «Какое поведение концевого участка подходит для данной опасности, данной барьерной системы и данной траектории столкновения?». Решение, приемлемое для прямого загородного участка обочины, может оказаться неподходящим в зоне разделения съезда, на переходе к мосту, в разрыве разделительной полосы или в стесненном городском коридоре.

Отправной точкой должно быть рассмотрение концевого участка и дорожного ограждения как единой испытанной и совместимой системы. Профиль балки, тип и шаг стоек, схема анкеровки, состояние грунта, детали перехода и геометрия монтажа влияют на управление энергией при столкновении. Смешивание компонентов визуально похожих систем без подтверждения их совместимости является постоянным источником риска.

Что должен обеспечивать концевой участок при реальном столкновении

Концевой участок дорожного ограждения должен учитывать не только лобовой удар. Транспортные средства могут приближаться к нему почти параллельно ограждению, под малым углом со стороны движения, с обратного направления либо после съезда с проезжей части в результате вторичного события. Ожидаемые условия удара следует оценивать до выбора конструкции, а не после того, как типовая схема уже включена в комплект чертежей.

В зависимости от конструкции и утвержденной области применения концевой участок может рассеивать энергию за счет контролируемой деформации, перенаправлять потерявшее управление транспортное средство или создавать условие анкеровки, позволяющее прилегающему ограждению развивать предусмотренную работу на растяжение. Эти функции различаются. Концевой участок, предназначенный для поглощения энергии при осевом ударе, не следует без достаточных оснований рассматривать как замену надежному переходу у неподвижного препятствия.

Эксперту также следует различать концевой участок, установленный потому, что ограждение физически должно заканчиваться, и участок, установленный потому, что сам концевой элемент с высокой вероятностью может быть поражен при ударе. Это не всегда одна и та же проектная ситуация. Для конца с низкой вероятностью воздействия, расположенного за пределами практической зоны восстановления, приоритетом могут быть непрерывность системы и удобство обслуживания. В зоне высокоскоростного разветвления или разрыва разделительной полосы характеристики при столкновении и направляющая функция обычно требуют значительно более тщательной проверки.

Основные варианты конструкции и возможные ошибки

Энергопоглощающие концевые участки обычно рассматриваются там, где вероятен осевой удар. Их работа зависит от предусмотренных балки, крепежных элементов, анкеровки и свободного пространства вокруг концевого участка. Распространенная ошибка — оценивать только головную часть концевого участка, не учитывая расположенные рядом препятствия: водоотводные сооружения, опоры знаков, открытые фундаменты или приподнятые бордюры могут изменить поведение автомобиля еще до того, как концевой участок сможет сработать предусмотренным образом.

Отведенные концевые участки смещают конец ограждения в сторону от траектории движения. При наличии пространства они могут снизить вероятность прямого осевого удара, однако сам отвод также требует проверки. Резкий отвод в стесненном коридоре может привести к риску зацепления, уменьшить полезную ширину обочины или приблизить концевой участок к другому придорожному объекту. Доступное смещение полезно только тогда, когда оно действительно формирует более безопасную траекторию.

Заглубленные или опущенные концы балки иногда встречаются на ранее построенных объектах, однако не следует считать, что их поведение эквивалентно современным испытанным системам концевых участков. Их пригодность зависит от применимых требований проекта и действующих местных критериев приемки. Техническим специалистам не следует утверждать привычное решение только потому, что оно использовалось ранее.

Анкерные концевые участки, в свою очередь, выполняют другую функцию. Например, на подходе к мосту ограждение должно переходить к более жесткой конструктивной зоне без образования точки захвата или зацепления. Концевое условие, переход балки, жесткость стоек и соединение с защитой со стороны моста следует оценивать в комплексе. Рассмотрение каждой детали чертежа как независимой может скрыть слабое место именно там, где ударные нагрузки резко изменяются.

Начинайте с участка, а не с каталога

Полезная оценка начинается с вероятной траектории съезда транспортного средства. Скорость движения, горизонтальная кривизна, поперечный уклон, продольный уклон, конфигурация полос и встречное движение влияют на эту траекторию. Концевой участок с внешней стороны кривой может подвергаться совершенно иному воздействию, чем участок на прямой, даже если оба присоединены к ограждению одного типа.

Следующие вопросы обычно позволяют определить, был ли предложенный концевой участок дорожного ограждения выбран обоснованно:

• Вероятен ли осевой удар со стороны приближающегося транспортного потока?
• Может ли транспортное средство достичь концевого участка под малым углом и быть безопасно перенаправлено?
• Имеется ли достаточное пространство для предусмотренной деформации или перемещения концевого участка?
• Соединяется ли концевой участок именно с той конфигурацией балки, стоек и анкеровки, для которой он предназначен?
• Могут ли бордюры, водоотводы, шкафы инженерных коммуникаций, опоры, откосы или элементы моста нарушить работу системы при столкновении?
• Смогут ли обслуживающие бригады осматривать и заменять поврежденные компоненты без нарушения остальной части ограждения?

Такая проверка особенно важна в зонах повышенного риска, таких как разветвления съездов, разрывы разделительной полосы скоростных дорог, зоны защиты опор и мостовые участки. В этих местах часто сочетаются ограниченное пространство, жесткие препятствия и более сложные углы столкновения. Компактная планировка может выглядеть эффективной на плане, однако не оставлять места для работы концевого участка предусмотренным образом.

Жесткость системы важна рядом с критическими опасностями

Не для каждого участка требуется одинаковая жесткость ограждения. Там, где барьер защищает уязвимый неподвижный объект или должен ограничивать прогиб рядом со стесненной опасной зоной, экспертам может потребоваться более жесткое конструктивное решение, чем стандартное придорожное ограждение. Главное — не просто выбрать «более прочную» сталь, а подтвердить, что повышенная жесткость соответствует общему проекту характеристик при столкновении и не создает несовместимого перехода.

Например, открытая коробчатая балка может рассматриваться в местах, требующих надежного направления движения и ограниченной деформации, включая мостовые участки, зоны опор, а также отдельные применения на разделительных полосах или съездах. Воткрытой коробчатой балке 2,4 м используется прямоугольное открытое коробчатое сечение из высококачественной горячекатаной стальной листовой стали с высоким моментом сопротивления сечения и изгибной жесткостью. Ее преимущество заключается не в замене концевого участка; она может быть частью более устойчивой схемы ограждения там, где расположенная рядом опасность допускает лишь минимальное перемещение балки.

Это различие важно. Жесткая балочная секция, установленная рядом с концевым участком, не делает концевой участок автоматически более безопасным. Детали соединений, изменения жесткости, поведение стоек и длина перехода требуют проверки. Резкие изменения в реакции ограждения часто являются местами, где в остальном надежные компоненты перестают работать как единая система.

Проверки производства и монтажа являются частью выбора

Конструкция концевого участка может быть технически подходящей, но все же работать недостаточно эффективно при изготовлении или монтаже с плохим контролем размеров. Расположение отверстий, кривизна балки, длина резки, соединения болтами, качество оцинкования и выравнивание стоек влияют на монтаж на объекте. Поэтому техническая проверка должна охватывать не только чертежи, но и производственные возможности и процедуры контроля.

Для стальных систем дорожных ограждений производственный процесс может включать сверление, гибку, подготовку поверхности, дробеструйную обработку при ее указании, неразрушающий контроль при его применимости, оцинкование и защитную окраску. Требуемая последовательность зависит от спецификации изделия и проекта. В прибрежных условиях или средах с высоким содержанием соляного тумана выбору покрытия следует уделять внимание на раннем этапе; цинк-алюминий-магниевые покрытия или подходящие системы порошковой окраски могут рассматриваться, если требования проекта предусматривают дополнительную коррозионную стойкость или визуальные предупреждающие цвета.

Качество монтажа не менее важно с практической точки зрения. Концевой участок, установленный на неправильной высоте, на неподходящем грунте, с замененными болтами или укороченным начальным участком, может больше не соответствовать предусмотренной конфигурации. Монтажным бригадам необходима четкая информация по установке конкретных компонентов, особенно там, где ограждение переходит от стандартной балки к концевому участку, переходу или балочной секции повышенной жесткости.

Обоснованная документация по выбору

Для проектных проверок и решений по закупкам наиболее обоснованной документацией является краткое, но конкретное обоснование: защищаемая придорожная опасность, ожидаемое воздействие при столкновении, применимый стандарт проекта, выбранное семейство ограждений, конфигурация концевого участка, требуемая свободная зона и любые ограничения по монтажу. Следует включить подтверждение совместимости предлагаемых компонентов, а не только их доступности у одного поставщика.

Наилучшим концевым участком дорожного ограждения обычно является тот, который соответствует фактической траектории столкновения и испытанной конфигурации барьера без вынужденных компромиссов в геометрии, свободном пространстве или доступе для обслуживания. Если участок не может обеспечить рабочее пространство для концевого элемента, часто следует пересмотреть компоновку ограждения, а не надеяться, что меньшая или самодельная концевая деталь решит проблему.
