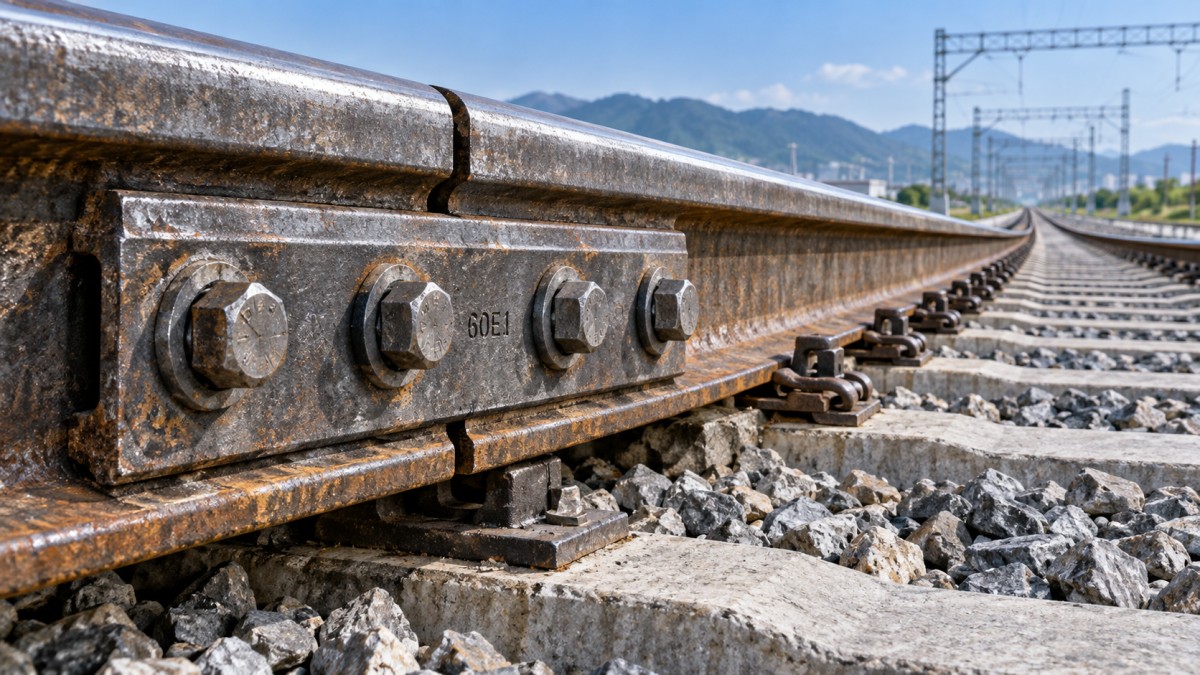

Для бригад по обслуживанию железнодорожных путей стыковая накладка — это не просто соединительный элемент. Она удерживает два конца рельсов в рабочем положении, распределяет колёсные нагрузки через стык и помогает контролировать небольшие перемещения, возникающие при расширении, сжатии стали и воздействии многократных транспортных нагрузок. Когда соединитель начинает изнашиваться, корродировать, трескаться или терять предварительное натяжение болтов, предупреждающие признаки поначалу могут быть едва заметными. Однако без своевременного устранения локальный дефект может привести к разбиванию стыка, проблемам с шириной колеи, поломке крепежа или незапланированному перерыву в эксплуатации.

Практическая сложность состоит в том, что рельсовые стыки редко выходят из строя в один драматический момент. Большинство из них ухудшается вследствие последовательности небольших изменений: тёмной линии ржавчины на торце рельса, болта, который постоянно требует подтяжки, отполированного следа контакта в месте, где детали не должны соприкасаться, или увеличивающейся просадки, ощущаемой при обходе пути. Умение своевременно распознавать эти признаки позволяет персоналу по обслуживанию планировать корректирующие работы вместо реагирования на срочный дефект.

Начинайте с рабочего состояния стыка, а не только с его внешнего вида

Быстрая визуальная проверка полезна, однако даже чистая на вид стыковая накладка может плохо воспринимать нагрузку. При осмотре следует учитывать весь узел стыка: концы рельсов, стыковые накладки, болты и гайки, шайбы, отверстия, шпалы или опорную конструкцию, состояние балласта и признаки перемещения в зоне стыка.

Перед началом убедитесь, что предусмотрены необходимые меры контроля доступа, организация технологического окна и местные процедуры безопасности. При необходимости удалите рыхлую грязь, смазку, уплотнившийся мусор и отслаивающуюся коррозию. Невозможно надёжно оценить стык, если ключевые контактные зоны скрыты.

Затем осмотрите концы рельсов с обеих сторон. Находятся ли они на одном уровне? Есть ли заметная ступенька между головками рельсов? Создаёт ли стык вертикальные перемещения под движением поездов или имеются ли пятна, указывающие на скопление воды под ним? Стыковая накладка может оставаться целой, в то время как состояние опоры под стыком ухудшается. В такой ситуации замена одной лишь накладки может только отсрочить проблему.

Предупреждающие признаки, требующие немедленного внимания

Трещины в болтовых отверстиях и зонах контакта с торцом рельса

Трещины относятся к наиболее серьёзным дефектам, которые необходимо выявлять. Осматривайте кромки болтовых отверстий, шейку накладки и переходные зоны, в которых концентрируются напряжения. Мелкие трещины могут быть скрыты ржавчиной, краской или грязью, поэтому полезны наклонное освещение и тщательный осмотр. Если этого требует процедура технического обслуживания, неразрушающий контроль может помочь отличить поверхностные следы коррозии от активного трещинообразования.

Не следует считать небольшую трещину безвредной только потому, что стык продолжает эксплуатироваться. Повторяющиеся колёсные нагрузки могут быстро развить трещину, особенно если болты ослабли или концы рельсов ударяются друг о друга. Любая предполагаемая конструкционная трещина должна быть зафиксирована, оценена в соответствии с требованиями применимого железнодорожного органа и передана для ремонта или замены.

Ослабленные болты обычно являются не только дефектом, но и симптомом

Ослабленная гайка, отсутствующая шайба, сломанный болт или удлинённое болтовое отверстие уменьшают усилие зажима и допускают перемещение между рельсом и соединителем. Ищите светлые следы фреттинг-износа вокруг стержней болтов, порошкообразную ржавчину вокруг отверстий, смещённые шайбы или отполированные участки на стыковой накладке. Часто это признаки того, что компоненты перемещались под нагрузкой.

Простая подтяжка крепежа может быть уместна, если компоненты и рельсовые отверстия остаются исправными. Но повторяющееся ослабление требует более широкого расследования. Проверьте, не имеет ли рельсовый стык недостаточной опоры, не деформирована ли накладка, не установлен ли неподходящий крепёж и не ограничено ли тепловое перемещение в другом месте пути.

Коррозия, изменяющая толщину сечения

Поверхностное окисление не является автоматическим основанием для замены соединителя. Опасность возрастает, когда коррозия становится слоистой, глубоко язвенной или концентрируется возле болтовых отверстий и опорных поверхностей. Влага, задерживающаяся между стыковой накладкой и шейкой рельса, может вызывать скрытую коррозию, особенно в мокрых выемках, прибрежных условиях, промышленных зонах и местах с плохим водоотводом.

Обращайте внимание на нижнюю часть стыка. Этой зоне часто уделяется меньше внимания, чем головке рельса, хотя именно здесь могут накапливаться вода, мелкие частицы балласта и загрязнения. Если накладка заметно потеряла материал, имеет отслаивающуюся окалину или больше не прилегает к рельсу равномерно, это не следует считать лишь косметической проблемой.

Деформация, зазоры и разбитые торцы рельсов

Стыковая накладка должна плотно прилегать к шейке рельса без явных изгибов, скручивания или неравномерного опирания. Видимый зазор может указывать на неправильный профиль, накопившуюся коррозию, повреждённые поверхности рельса или соединитель, согнутый ударными и циклическими нагрузками. Сравните обе стороны стыка; асимметрия часто многое объясняет.

Разбитые торцы рельсов — ещё один важный признак. Расплющивание, сколы, наклёп или ступенчатая поверхность катания указывают на то, что стык воспринимает ударные нагрузки вместо плавной передачи нагрузки. Во многих случаях объём ремонта должен включать состояние торцов рельсов и опоры под стыком, а не только самого соединителя.

Порядок полевого осмотра, помогающий раньше выявлять ухудшение состояния

Последовательность важнее чрезмерно сложной формы осмотра. При плановых обходах полезно наблюдать стык с расстояния, осматривать его вблизи, проверять состояние крепежа, оценивать выравнивание и опору, а также документировать всё, что меняется с течением времени.

• Наблюдайте: Ищите просадку торцов рельсов, необычное перемещение стыка, задержку воды, смещённый балласт и видимые изменения выравнивания.
• Очищайте и осматривайте: Проверяйте обе стыковые накладки, головки болтов, гайки, шайбы, отверстия и контактные поверхности с рельсом на наличие трещин, коррозии, износа и деформации.
• Проверяйте крепёж: Используйте утверждённый метод контроля крутящего момента или предварительного натяжения, установленный для данного маршрута и крепежа. Не оценивайте затяжку только по внешнему виду.
• Выполняйте измерения при необходимости: Фиксируйте зазор в стыке, разницу уровней, состояние ширины колеи и любую существенную потерю сечения или удлинение отверстий в соответствии со стандартом технического обслуживания.
• Отслеживайте состояние: Фотографии, привязки к местоположению и повторные измерения позволяют легче определить, остаётся ли дефект стабильным или развивается.

Простая запись о состоянии особенно ценна для стыков на участках с интенсивным движением, в кривых, на стрелочных переводах, подходах к мостам и в зонах с известными проблемами водоотвода. В этих местах возможны более высокие динамические нагрузки или воздействие окружающей среды, поэтому вероятность развития незначительных дефектов выше.

Распространённые ошибки осмотра, создающие предотвратимый риск

Одна из частых ошибок — сосредоточение только на болтах. Крепёж крайне важен, но полностью затянутый узел не может компенсировать треснувшую накладку, изношенный торец рельса или недостаточную опору под стыком. Другая ошибка — считать красную ржавчину единственным показателем коррозии. Чёрные пятна, задержавшаяся влага, язвенная коррозия и отслаивающаяся окалина могут быть важнее одного только цвета.

Бригадам по обслуживанию также следует избегать смешивания крепежа без проверки совместимости. Диаметр и длина болта, состояние резьбы, шайбы, гайки и профиль соединителя должны соответствовать сечению рельса и утверждённой конструкции стыка. Компонент, который кажется достаточно подходящим, может вызвать неравномерное нагружение или неполное прилегание. При необходимости замены до установки проверьте профиль рельса, схему отверстий, требования к материалу, защитную обработку и необходимый контроль.

Решения по ремонту: когда мониторинга уже недостаточно

Мониторинг может быть уместен при лёгкой поверхностной коррозии или незначительных стабильных следах, если измерения остаются в пределах применимых норм технического обслуживания. Необходимость вмешательства становится более срочной при подтверждённых трещинах, сломанном или отсутствующем крепеже, значительной потере сечения, повторяющемся ослаблении болтов, удлинённых отверстиях, видимой деформации, существенном разбивании торцов рельсов или перемещении, влияющем на качество движения.

План ремонта должен восстанавливать стык как единую систему. Это может включать замену стыковой накладки и крепежа, устранение повреждений торцов рельсов, улучшение водоотвода, подбивку или обновление опоры, а также проверку геометрии прилегающего пути. Если дефект существует достаточно долго и вызывает повторяющиеся удары, узкий подход «заменить накладку» может оставить без устранения истинную причину.

Долговечность начинается до монтажа

Для транспортной инфраструктуры надёжность стальных конструкций зависит от точного сверления, контролируемого формования, подходящей защиты от коррозии и контроля до поступления компонентов на объект. Такие производственные возможности, как удаление ржавчины, дробеструйная обработка, неразрушающий контроль, горячее цинкование и защитная окраска, могут выбираться в соответствии с чертежом, условиями эксплуатации и спецификацией владельца объекта.

Тот же принцип применим ко всем элементам безопасности транспортной инфраструктуры. Например, системы дорожных ограждений требуют правильно подобранных опор, крепежа и защитных покрытий для безопасной передачи ударных нагрузок в основание. Опорная пластина для U-образной стойки предназначена для этого отдельного применения, имеет оцинкованные варианты и конфигурации, которые могут быть адаптированы к заданным условиям объекта. Хотя она не является компонентом рельсового стыка, она иллюстрирует важный принцип обслуживания: стальные соединения работают лучше всего, когда путь передачи нагрузки, состояние покрытия, подгонка и детали монтажа рассматриваются в комплексе.

Рельсовые стыки заслуживают такого же системного подхода. Выявляя перемещения, коррозию, трещины, проблемы с болтами и деформации до того, как они станут серьёзными, сервисные бригады могут с большей уверенностью планировать работы, поддерживать доступность пути и снижать вероятность того, что устранимый дефект превратится в критический.
