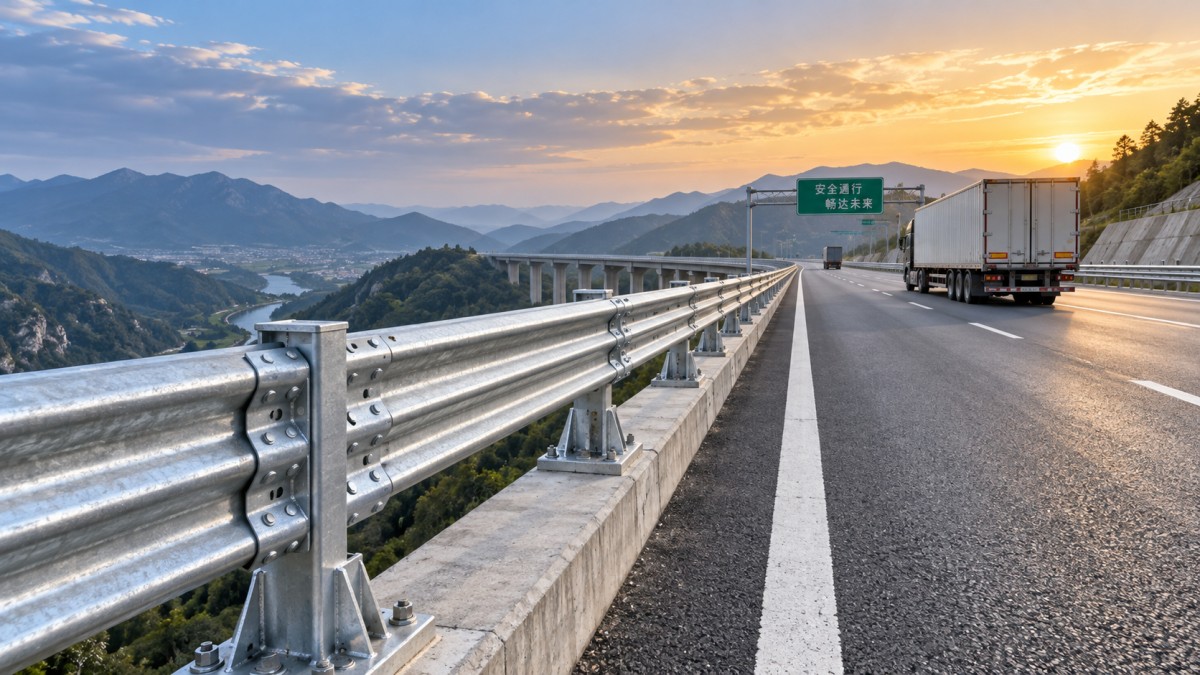

Выбор системы дорожного ограждения — это решение в области безопасности, последствия которого выходят далеко за рамки первоначального монтажа. Ограждение, недостаточно прочное для состава транспортного потока, может не удержать тяжелое транспортное средство. Ограждение, которое является неоправданно жестким, слишком крупным или неправильно расположенным, может привести к предотвратимому повышению тяжести удара, конфликтам с водоотводом, сложностям в обслуживании и дополнительным затратам. Практическая цель состоит не в том, чтобы везде предусматривать наиболее прочное ограждение, а в том, чтобы сопоставить подтвержденные испытаниями характеристики удержания с опасностью, дорожной обстановкой и ожидаемыми условиями удара.

Для автомагистралей, подъездов к мостам, разделительных полос, зон дорожных работ, насыпей и придорожных препятствий принятие решения следует начинать с оценки последствий съезда транспортного средства с траектории движения. Интенсивность движения важна, однако состав транспортного потока, рабочая скорость, доступная зона восстановления, геометрия препятствий и доступ для технического обслуживания нередко имеют не меньшее значение. Система, которая выглядит соответствующей требованиям на чертеже, все же может оказаться непригодной, если ее испытанная конфигурация не соответствует условиям фактического монтажа.

Уровень удерживающей способности — лишь одна часть решения

Уровень удерживающей способности описывает способность ограждения перенаправить или удержать определенное транспортное средство при ударе в заданных условиях испытаний. В разных регионах используются различные стандарты и обозначения. Например, в проектах могут применяться европейские классы удерживающей способности по EN 1317, североамериканские критерии краш-испытаний или спецификации местных органов власти. Эти системы не следует считать взаимозаменяемыми лишь потому, что обе описываются как системы «высокой удерживающей способности». Применимый стандарт, тип транспортного средства, угол удара, скорость, схема установки и отчет об испытаниях необходимо рассматривать в совокупности.

Распространенная ошибка — сосредоточиться только на том, останавливает ли ограждение транспортное средство. Испытанное дорожное ограждение также имеет рабочую ширину или характеристику динамического прогиба, показатель тяжести удара, когда этого требует применяемый стандарт, а также определенные условия для концевых участков. Если система прогибается в сторону мостового парапета, шкафа инженерных коммуникаций, опорной колонны, края выемки или полосы встречного движения, ее номинальный уровень удерживающей способности не устраняет риск на объекте.

Поэтому правильный вопрос звучит так:какое транспортное средство необходимо удержать, при каких вероятных условиях удара и какое пространство имеется за ограждением и по его сторонам? Такой подход позволяет сформировать более обоснованную спецификацию, чем привычный выбор W-образной балки, трехволновой балки, бетонной или стальной системы.

Где применяются системы с низкой, нормальной и высокой удерживающей способностью

Придорожные системы с низкой удерживающей способностью обычно рассматриваются там, где основной риск связан с легковыми автомобилями, скорость движения контролируется и имеется достаточное пространство для смещения ограждения. Они могут быть пригодны для отдельных местных дорог, границ с низкой степенью риска или временных решений, если их применение разрешено соответствующим органом. Их ограничения становятся очевидными, когда по маршруту регулярно движутся автобусы, развозные автомобили или тяжелые грузовые транспортные средства, либо когда съезд с дороги может привести непосредственно к опасному перепаду высот, неподвижному объекту, водному объекту, железнодорожному коридору или встречной проезжей части.

Системы с нормальной удерживающей способностью часто применяются в обычных условиях автомагистралей, однако термин «нормальная» никогда не следует трактовать как универсальный. Особое внимание необходимо уделять применению на разделительных полосах: доступный зазор может быть ограничен, а ограждение должно предотвращать выезд в сторону транспорта, движущегося в противоположном направлении. Придорожный участок с открытой зоной восстановления может допускать более гибкую систему, чем узкая разделительная полоса с водоотводными сооружениями или жесткими препятствиями, расположенными близко за балкой.

Ограждения с высокой удерживающей способностью обычно рассматриваются там, где прорыв тяжелого транспортного средства приведет к несоразмерно серьезному ущербу. Типичные примеры включают края мостов, возвышенные участки дорог, крутые насыпи, маршруты со значительным присутствием тяжелого транспорта, коридоры, прилегающие к железным дорогам, и подходы к критически важной инфраструктуре. Такие системы могут представлять собой стальные балочные ограждения с усиленными стойками и балками, фирменные высокоудерживающие конструкции, а также жесткие и полужесткие альтернативы. Их повышенные возможности могут сопровождаться более высокими требованиями к фундаменту, меньшим прогибом, более сложными переходными участками и более строгим контролем фактической геометрии после монтажа.

Сравнивайте системы по поведению после установки, а не по внешнему виду

Два стальных ограждения могут выглядеть одинаково со стороны проезжей части, но вести себя при ударе совершенно по-разному. Шаг стоек, профиль балки, толщина стали, детали стыков, классы болтов, дистанционные элементы, анкеровка, состояние грунта и конфигурация концевых участков — все это влияет на поведение, подтвержденное испытаниями. Замена одного компонента, поскольку он является «эквивалентным» по классу материала или размерам, может сделать недействительными расчетные характеристики системы, если такая замена специально не допускается применимыми требованиями проекта.

Этот вопрос особенно важен на переходных участках. Соединение между гибким дорожным ограждением и жестким мостовым парапетом, бетонным ограждением или балкой другого профиля не является обычной деталью изготовления. Изменения жесткости могут повлиять на траекторию транспортного средства и риск его заклинивания. Переход должен выполняться в соответствии с испытанным или одобренным проектом, с четко определенной ответственностью за размеры сопряжения, расположение анкеров и последовательность монтажа.

Контроль качества начинается до изготовления

Качество ограждений часто сводят к толщине цинкового покрытия или видимому качеству сварных швов. Оба фактора могут быть важны, однако план контроля должен быть шире. До начала производства необходимо подтвердить утвержденные чертежи, спецификацию материалов, профиль балки, сечение стойки, схему отверстий, конфигурацию стыков, крепежные элементы, систему покрытий, допуски и требования к прослеживаемости. Если конструкция основана на испытанной сборке, производитель должен понимать, какие размеры и компоненты критически важны для характеристик, а не рассматривать каждую стальную деталь как стандартное изготовляемое изделие.

Для нестандартных дорожных ограждений и стальных изделий производственный процесс может включать сверление, гибку, удаление ржавчины, дробеструйную обработку, неразрушающий контроль при необходимости, цинкование и окраску. Последовательность операций имеет значение. Расположение отверстий следует проверять до нанесения покрытия; деформацию после гибки необходимо контролировать; а подготовка поверхности должна соответствовать выбранной системе защиты от коррозии. В прибрежных, промышленных условиях или средах с использованием противогололедных солей выбор покрытия и процедуры ремонта заслуживают такого же внимания, как и конструктивное сечение балки.

Вспомогательные элементы также могут влиять на надежность системы. Изготовленные кронштейны, опорные плиты, переходные элементы и конструкционныестальные рамы могут потребоваться в местах сопряжения с ограждениями, в зонах оборудования или при специфических условиях опирания на объекте. Их чертежи должны определять пути передачи нагрузок, защиту от коррозии и размерную совместимость с утвержденной схемой ограждения. Качественно изготовленный вспомогательный стальной компонент не становится автоматически компонентом испытанной системы ограждения, поэтому его роль должна быть четко определена.

Вопросы, позволяющие выявить риски выбора на раннем этапе

Перед передачей комплекта дорожного ограждения в производство или на монтаж целенаправленная проверка может предотвратить дорогостоящие изменения на площадке:

• Какой стандарт и какие критерии испытаний применяются к проекту, и имеется ли утвержденный отчет или основание для приемки именно этой системы?
• Какова вероятная доля тяжелого транспорта, а не только средний состав транспортного потока?
• Достаточен ли зазор для испытанной рабочей ширины или прогиба ограждения?
• Влияют ли грунтовые условия, армирование плиты, бордюры, водоотводные каналы или подземные коммуникации на работу стоек или анкеров?
• Включены ли концевые участки, переходы и разрывы в утвержденный объем работ, а не оставлены для импровизации на площадке?
• Как после монтажа будут проверяться повреждения покрытия, отсутствие крепежных элементов, высота балки, выравнивание стоек и требования к моменту затяжки?

Окончательная инспекция должна проверять не только количество и внешний вид. Высоту балки относительно уровня готовой поверхности, заглубление или анкеровку стоек, направление стыков, установку болтов, ориентацию концевых участков, переходы и расстояние до защищаемой опасности следует сверять с утвержденной схемой. Небольшие отклонения могут накапливаться по длине протяженного участка и изменять поведение установленной системы.

Обоснованный выбор связывает опасность, доказательства испытаний и контроль поставки

Наиболее надежный процесс выбора начинается не с предпочтительного профиля ограждения. Он начинается с карты опасностей, анализа движения и геометрии, применимых требований проекта и фактического пространства, доступного для работы ограждения. После этого уровень удерживающей способности, характер прогиба, конструкция переходов, защита от коррозии и контроль изготовления могут быть объединены в единое решение, пригодное для монтажа.

Когда чертежи являются специфичными для проекта, ранняя координация между проектировщиком, производителем и монтажной организацией обычно оправдана. Поставщик, способный подготовить коммерческое предложение, разработать решения по планам, изготовить продукцию по чертежам и поддержать монтаж, может помочь выявить конфликты до сверления или цинкования стали. Ключевое значение имеет сохранение утвержденного расчетного назначения при обеспечении того, чтобы поставляемая система ограждения действительно соответствовала дорожной опасности, для контроля которой она предназначена.
