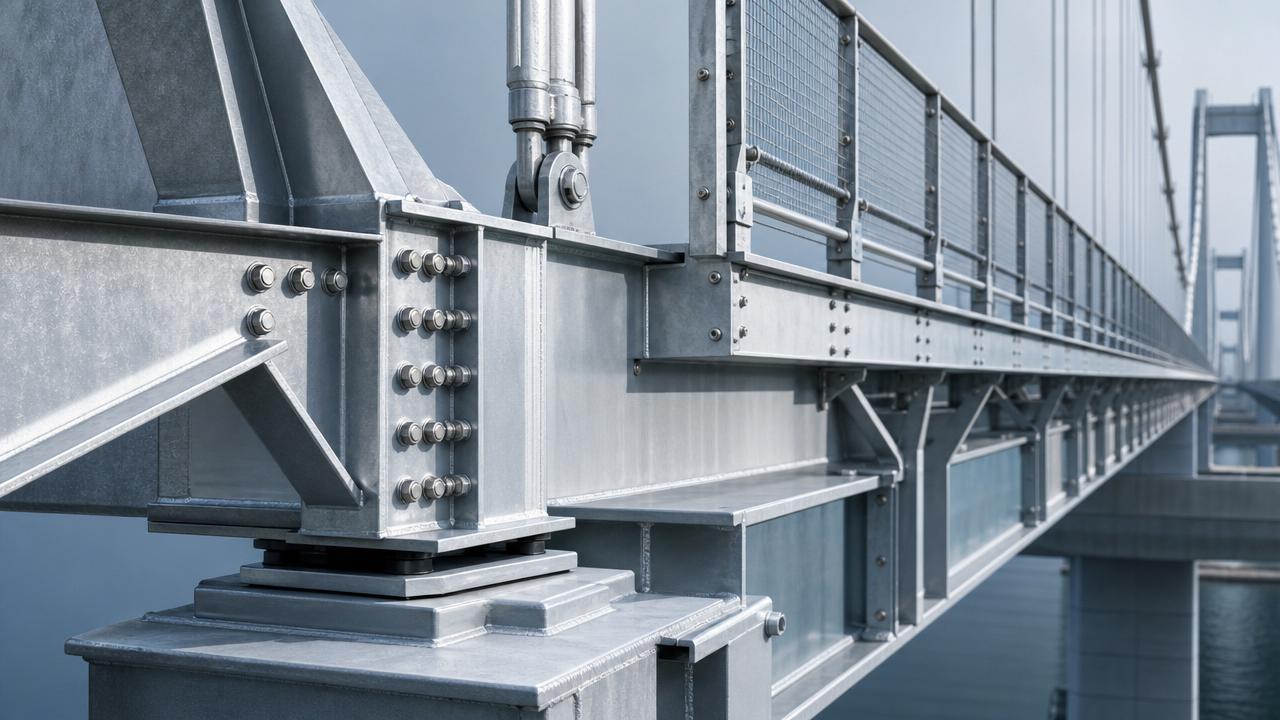

Где навесная пластина лучше всего работает в компонентах моста

В мостовом строительстве навесная пластина не только соединяет стальные детали. Она помогает воспринимать нагрузку, контролировать перемещение и повышать точность монтажа в сложных транспортных проектах.

При использовании в правильном месте навесная пластина может сократить корректировку на месте, обеспечить более безопасный монтаж и повысить долгосрочную структурную устойчивость под воздействием транспорта, ветра и вибрации.

Это особенно важно, когда изготовление должно точно соответствовать чертежам. Сверление, гибка, удаление ржавчины, дробеструйная обработка, неразрушающий контроль, оцинкование и окраска — все это влияет на точность посадки и срок службы.

Практическое применение навесной пластины в различных мостовых системах

• Используйте навесную пластину в точках соединения балки с кронштейном, где требуется стабильная передача нагрузки. Она помогает сохранять контролируемое выравнивание во время сборки и снижает концентрацию напряжений в критических узлах.
• Применяйте навесную пластину в зонах подвесной поддержки для кабельных лотков, инспекционных проходов или второстепенных стальных элементов. Это позволяет упорядочить дополнительные компоненты без перегрузки основных элементов моста.
• Выбирайте навесную пластину для зон соединения, связанных с температурным расширением, где необходимо допускать небольшое перемещение. Правильное выполнение пазов и деталировка болтов могут предотвратить трещины от защемления и нежелательную деформацию.
• Устанавливайте навесную пластину в местах с опорой на ребра жесткости, когда требуется локальное усиление. Это хорошо работает там, где повторяющаяся транспортная вибрация может ослабить менее прочные или плохо распределенные соединения.
• Используйте навесную пластину в конструкциях доступа для технического обслуживания, особенно там, где важна возможность будущего демонтажа. Хорошо спроектированная пластина может упростить работы по замене без резки или повреждения соседних стальных элементов.
• Предусматривайте навесную пластину в зонах перехода барьерных ограждений на транспортных сооружениях. Она может поддерживать прикрепленные стальные компоненты, сохраняя понятные пути передачи нагрузки между краевыми элементами моста и системами безопасности.

Что проверить перед окончательным утверждением конструкции навесной пластины

Навесную пластину никогда не следует выбирать только по толщине. Геометрия пластины, схема расположения болтов, положение сварных швов и антикоррозионная защита — все это влияет на фактические эксплуатационные характеристики на объекте.

Также полезно заранее оценить производственные ограничения. Если конструкция выглядит простой на бумаге, но ее сложно сверлить, гнуть, оцинковывать или контролировать, задержки обычно возникают уже в процессе производства.

В новых мостовых проектах

Для новых проектов наилучшие результаты достигаются, когда навесная пластина согласована со всем комплектом стальных конструкций, а не рассматривается как небольшой вспомогательный элемент.

Это означает проверку допусков соединений, последовательности монтажа, системы покрытия и взаимосвязи с барьерами, опорами дренажа и элементами защиты кромки.

При реконструкции или расширении

Проекты реконструкции менее терпимы к ошибкам. Существующие размеры могут отличаться от старых чертежей, поэтому навесной пластине часто требуются индивидуальный шаг отверстий, корректировка толщины или нестандартная геометрия.

Именно здесь полезно производство стальных изделий по чертежам. Точное изготовление и контроль снижают риск несоответствия еще до того, как детали попадут на мостовую площадку.

Распространенные проблемы, которые легко упустить из виду

• Не игнорируйте наплывы цинка вокруг отверстий и кромок после оцинкования. Это может казаться незначительным, но может повлиять на посадку болтов, качество прилегания и скорость окончательного монтажа навесной пластины.
• Избегайте размещения навесной пластины там, где перекрываются пути водоотвода. Застой воды рядом со стальными соединениями увеличивает риск коррозии и сокращает срок службы компонентов с покрытием.
• Проверьте, не ограничивают ли сварные швы доступ для контроля после сборки. Прочного соединения недостаточно, если будущие испытания и техническое обслуживание становятся сложными или небезопасными.
• Не предполагайте, что сверление на месте решит проблемы выравнивания. Это часто ухудшает качество отделки, увеличивает время монтажа и создает предотвратимые проблемы с контролем качества.

Связанные стальные компоненты, повышающие эффективность системы

В транспортных проектах навесная пластина часто работает вместе с опорными элементами за пределами самого моста. Детали барьерных и придорожных систем безопасности также требуют надежной координации стальных элементов.

Например,сигма-стойки широко используются в системах дорожных ограждений для обеспечения вертикальной опоры и передачи усилия в фундамент.

Они доступны в C-type, U-type, Z-type и H-type и могут изготавливаться в нестандартных размерах с различными диаметрами, толщиной стенки и длиной на основе чертежей или условий площадки.

Горячее цинкование помогает сохранять стойкость к ржавчине на открытом воздухе. Стандартный шаг часто составляет 4 метра, при этом 2 метра используются в ключевых местах, где требуется более жесткий контроль опоры.

Простой способ определить, подходит ли решение с навесной пластиной

Начните с трех вопросов. Куда фактически передается нагрузка, как будет устанавливаться деталь и что произойдет после многих лет воздействия окружающей среды и повторяющихся транспортных нагрузок?

Если навесная пластина улучшает передачу нагрузки, упрощает строительство и способствует контролю и антикоррозионной защите, обычно это правильное решение.

Наилучшие результаты достигаются при ранней интеграции проектирования, производства и монтажа. Когда чертежи, этапы изготовления и условия площадки остаются согласованными, навесная пластина становится долговечным решением, а не будущей проблемой.
