Почему радиус и расстояние между стойками важнее, чем предполагают многие чертежи

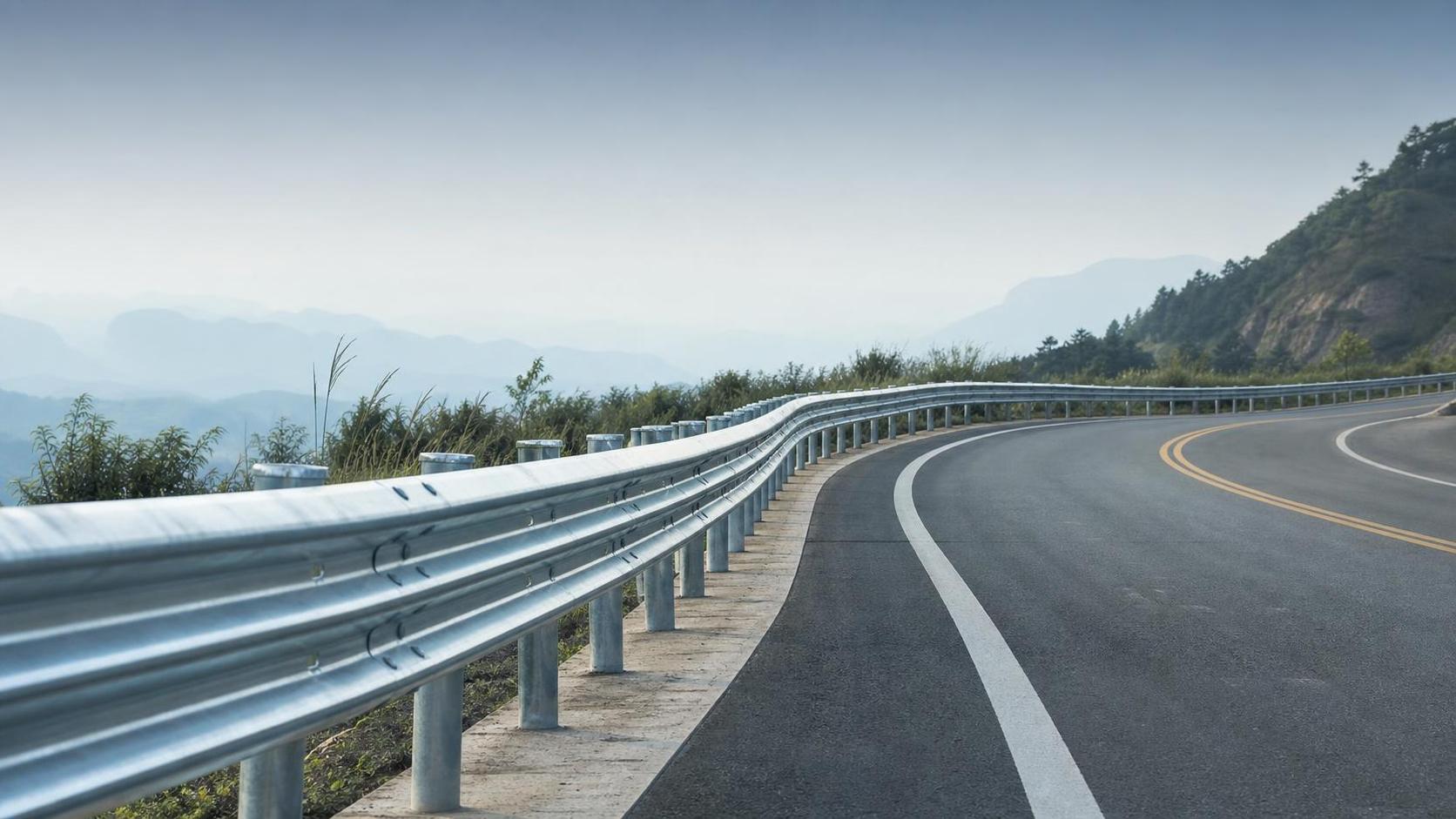

Изогнутый дорожный барьер — это не просто прямой барьер, принудительно установленный по кривой. После изменения трассировки система перестаёт вести себя как простая стальная линия и начинает работать как сформированная конструкция управления энергией. Именно поэтому радиус изгиба и расстояние между стойками имеют критическое значение. Они определяют, сможет ли ограждение плавно перенаправить транспортное средство, смогут ли стойки выдержать нагрузку, не разрушив систему, и будет ли установленная геометрия по-прежнему соответствовать замыслу проекта.

При технической проверке одна из наиболее распространённых ошибок — рассматривать геометрию изгиба как второстепенный вопрос изготовления. Это не так. Малый радиус может изменить натяжение ограждения, сопряжение нахлёстов, совмещение болтов и положение проставочных блоков. Одновременно расстояние между стойками влияет на то, как ударная нагрузка распределяется вдоль участка. Если с любым из этих параметров обращаться небрежно, после установки ограждение может выглядеть правильно, но плохо работать при ударной нагрузке.

Радиус изгиба связан с передачей нагрузки, а не только с формой

Радиус определяет, насколько резко барьер меняет направление. Больший радиус обычно позволяет ограждению вести себя подобно обычной полугибкой системе, обеспечивая более плавное перенаправление транспортного средства и более предсказуемую деформацию ограждения. Малый радиус создаёт более сильное геометрическое ограничение. Это может повысить локальные напряжения в местах нахлёсточных соединений, болтов и стоек, особенно в начале кривого участка или в точке, где требуется максимальное отклонение.

Это важно, поскольку дорожные ограждения поглощают энергию не за счёт какого-либо одного компонента. Элемент ограждения деформируется, стойки поворачиваются или текуче деформируются в грунте, проставочные блоки помогают предотвратить зацепление колёс, а система перенаправляет транспортное средство в пределах определённой рабочей ширины. При увеличении крутизны кривой эти механизмы больше не распределяют усилие так же, как на прямом участке. На практике техническим специалистам обычно необходимо проверить, соответствует ли заданный радиус изгиба утверждённой серии дорожного ограждения, конструкции соединений и стандарту монтажа, вместо того чтобы считать допустимым изгиб непосредственно на месте установки.

Ещё один часто упускаемый момент: радиус, который можно изготовить, не всегда является радиусом, который следует рекомендовать. Сталь можно согнуть в соответствии с чертежами, однако чрезмерное формование может повлиять на совмещение отверстий, целостность покрытия после обработки и сопряжение соседних секций. Для проектов, предусматривающих сверление, гибку, удаление ржавчины, дробеструйную обработку, неразрушающий контроль, цинкование и окраску, контроль технологического процесса имеет большое значение, поскольку эксплуатационные характеристики начинают формироваться задолго до того, как барьер достигает обочины дороги.

Расстояние между стойками изменяет жёсткость системы

Расстояние между стойками часто рассматривают как размер планировки. В действительности это параметр жёсткости. Меньшее расстояние обычно обеспечивает более жёсткую реакцию и уменьшает прогиб ограждения, тогда как большее расстояние, как правило, допускает большее перемещение и большее рассеивание энергии за счёт упругой работы системы. Ни один из вариантов не является универсально лучшим. Правильное расстояние зависит от опасности, которую необходимо оградить, доступного пространства для прогиба, состояния грунта и предполагаемого взаимодействия транспортного средства с ограждением.

На кривом участке этот выбор становится более чувствительным. Если на крутом изгибе стойки расположены слишком далеко друг от друга, ограждение может не сохранить заданную геометрию под нагрузкой, а локальная деформация может сосредоточиться между опорами. Если установить стойки слишком близко друг к другу без учёта испытанной или заданной конфигурации, барьер может стать чрезмерно жёстким, что повысит вероятность более резкого перенаправления транспортного средства или непредусмотренной передачи нагрузки на стойки и соединения.

Именно поэтому расстояние между стойками следует рассматривать одновременно с радиусом, а не после него. Изогнутое ограждение со стандартно выглядящими компонентами всё равно может вести себя иначе, чем прямая установка из тех же номинальных материалов.

Роль стандартов и выбора продукции

Для специалистов, проводящих оценку по чертежам или закупочной документации, проверка соответствия начинается с базового стандарта системы. Если заданная продукция основана на геометрии и требованиях к материалам AASHTO M180, оценка должна быть сосредоточена на том, остаётся ли изогнутая конфигурация в пределах возможностей, которые эта система реально может обеспечить при изготовлении и монтаже на объекте. Вопрос касается не только марки материала или покрытия, но и того, сохраняет ли вся конструкция целостность единой системы безопасности на дороге.

Практической точкой отсчёта является AASHTO M180 Guardrail, широко применяемое на автомагистралях и опасных участках дорог, поскольку волнообразное ограждение предназначено для поглощения энергии удара и возвращения транспортных средств на заданную траекторию. Когда такая система предусматривает защиту методом горячего цинкования и соответствие признанным стандартам, таким как AASHTO M180, технический вопрос заключается не в том, является ли продукция в целом подходящей, а в том, сохраняют ли радиус изгиба, расстояние между опорами и детали монтажа испытанную логику конструкции.

Распространённые ошибки при технической оценке

При проверке дорожных ограждений регулярно встречаются три ошибочных представления.

Первое — предположение, что изогнутый участок можно оценить только по конечной осевой линии. Это игнорирует механическое влияние кривизны на работу соединений и нагрузку на стойки.

Второе — рассмотрение расстояния между стойками как вопроса удобства на объекте. Монтажники могут попытаться изменить расстояние в местах расположения дренажных конструкций, краёв дорожного покрытия или инженерных коммуникаций. Иногда такая корректировка неизбежна, однако после изменения схемы расстановки меняется и реакция барьера. Это должно быть инженерным решением, а не просто строительным обходным решением.

Третье — сосредоточение только на защите от коррозии и игнорирование геометрии. Длительный срок службы, даже более 20 лет при подходящих условиях, имеет большое значение, однако долговечность не компенсирует схему, которая плохо перенаправляет транспортное средство. Хорошо защищённое покрытием ограждение всё равно может иметь неправильную компоновку.

Что именно следует проверять при техническом рассмотрении

При рассмотрении проекта изогнутого дорожного ограждения обычно необходимо ответить на следующие вопросы:

• Совместим ли радиус с выбранной системой дорожного ограждения и деталями соединений?
• Остаётся ли расстояние между стойками постоянным на всём кривом участке или жёсткость изменяется в критических точках?
• Есть ли неподвижные объекты, откосы, переходы на мост или ограниченные условия рабочей ширины, при которых более гибкая схема становится неприемлемой?
• Сможет ли изготовитель произвести необходимые изогнутые секции с сохранением точности размеров, положения отверстий и качества покрытия?
• Вынуждают ли условия на объекте отступить от чертежа и требуется ли повторная проверка до начала монтажа?

Эти проверки полезнее общих утверждений о том, что один радиус безопасен, а одно расстояние лучше другого. Рабочие характеристики дорожного ограждения зависят от конфигурации.

Практическая оценка эксплуатационных характеристик

На реальных объектах наиболее эффективные изогнутые участки дорожных ограждений обычно являются результатом согласования проектного замысла, производственных возможностей и контроля монтажа. Поставщик, способный работать по чертежам, проверять требования к гибке и управлять такими этапами изготовления, как неразрушающий контроль и цинкование, имеет больше возможностей поставить секции, соответствующие как геометрическим требованиям, так и ожиданиям по долговечности. Это особенно важно, когда система должна соответствовать международно признанным спецификациям, включая такие изделия, как AASHTO M180 Guardrail, и другим утверждённым региональным стандартам.

Для специалистов, проводящих техническую оценку, правильный вывод обычно должен быть взвешенным: радиус изгиба и расстояние между стойками следует рассматривать как эксплуатационные параметры, а не как детали чертежа. Если изгиб является крутым, расстояние изменяется на кривом участке или ограничения объекта вынуждают внести корректировки, система заслуживает более тщательной проверки до её принятия. Именно здесь оценка дорожного ограждения превращается из формальной проверки документов в инженерную работу.
